ZN-181A型 通用智能型电工实验室成套设备(透明模块/功率表、功率因数表)

产品分类:电工电子电拖实训设备

产品型号:ZN-181A

品牌:中工智能

产地:天津

价格:询价

产品简介:

实验台具有较完善的安全保护措施,较齐全的功能。实验桌中央配有通用电路板,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

ZN-181A型 通用智能型电工实验室成套设备(透明模块/功率表、功率因数表)

一、产品的特点:

    ZN-181A型 通用智能型电工实验室成套设备(透明模块/功率表、功率因数表)具有较完善的安全保护措施,较齐全的功能。实验桌中央配有通用电路板,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

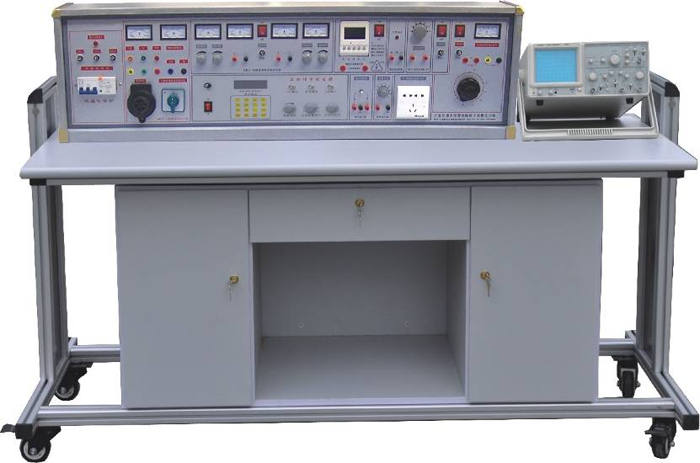

二、实验台及操作桌结构:

1.实验台外壳尺寸:123×35×20cm

2.三相保险座

3.三相电源输入指标

4.总开关:实验台电源总开关,带漏电、过载保护

5.试验按钮:试验漏电开关漏电功能

6.电源输入指示1

7.电源输出指示3(红、绿、黄三色)

8.交流电压表:指示输出线电压

9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况

10.接线座5只:A单元三相四线及地线输出

11.电流表W相电流输出指示

12O/I开关:三相四线电源输出控制(提高安全系数)

13.接线座2只:B单元交流低压电源输出

14.电表(2A)B单元交流电流指示

15.旋钮:B单元3-24V交流低压选择输出

16.开关:C单元双路直流稳压电源开关

17.旋钮:C单元双路Ⅰ路稳流调节

18.旋钮:C单元双路Ⅱ路稳流调节

19.接线座2只:C单元Ⅰ路直流稳压输出

20.保险座:C单元双路稳压电源保险

21.电表4只:双路稳压电源电压、电流指示

22.接线座:D单元直流5V稳压输出

23.电表:D单元电流0.5V输出指示

24.开关1:控制各低压交流电、信号源

25.开关2:控制E单元交直流调压电源

26.电表:E单元交流电压输出指示

27.接线座4只:E单元交流、直流输出口

28.旋钮:E单元0240V电压调节

29.插座:G单元220V输出插座

30.旋钮:音频功率放大器音量调节

31.接线座2只:音频信号输入

32.按钮:单次脉使能开关

33.接线座3只:单次脉冲输出口

34.液晶屏:显示输出频率、波形、及波形输出衰减值

35.频率调节模块:数字式键盘输入所需的波形频率

36.波形先择模块:数字式键盘输入所需的波形

37.波形输出口:输出选择的波形

38.波形输出幅度调节:细调波形输出幅度

39.方波占空比调节:调节方波输出占空比

40.直流偏置调节:调节波形输出直流偏置

41.智能型功率表、功率因数表

42.实验桌面尺寸:160×70cm

43.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验

44.储存板:放置元件盒

45.左储存柜:放置储存板(带门锁)

46.抽屉:放置常用工具

47.右储存柜:放置储存板(带门锁)

48.示波器:型号不限(用户自备)

49.工具

三、实验台主要技术指标:

1、输入工作电源:三相四线

2、输出电源及信号

A单元:三相四线

B单元:交流36912151824V

C单元:双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为030V,内置式继电器自动换档,由多圈电位器连续调节,使用方便,输出*大电流为2A,具有预 设式限流保护功能。

电压稳定度:<10-2           负载稳定度:<10-2           纹波电压:<5mv

D单元:直流稳压5V,电流0.5A

E单元:交直流电压0240V连续可调,电流2A

F单元:220V电压输出,供外接仪器使用。

3、单次脉冲源:每次均可输出一对正负脉冲

4、功率输出函数发生器:

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。

2)大屏幕LCD显示输出频率、波形、减值。

3)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

4)频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。

5)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

6)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

7)内外测频功能:频率计*高测量范围0.1HZ -100MHz,自动换档。

5、音频功率放大器:输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。

6、智能型功率表、功率因数表:由24位专用DSP16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储测量数据,供随时查阅。

7、绝缘电阻:>5MΩ

8、漏电保护:漏电动作电流≤30mA

四、结构与配备(二十四座为例)

(一)构成与配备(以二十四座为例)

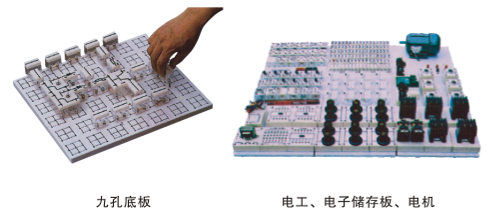

1、实验操作桌12张,一桌二座。操作桌桌面中央设置通用电路插扳(尺寸:35×90cm),电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观,内装元件一目了然,盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板,保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜,放置实验元器件及储存板。

2、学生实验机头,共12台,每张学生实验操作桌上配置l台。

3、示教控制台1台:由示教实验操作桌、实验台、演示控制屏组成,能分别控制12台学生实验台的电源。尺寸为160×70cm

4、设备配置清单(以二十四座为例)

NO

配置名称

型号规格

单位

数量

备注

1

教师主控台



1

具有控制学生电源及演示功能

2

学生机头



12



3

学生桌



12



4

电工透明创新实验模块



13

详见清单一

5

电机

380V/180W

13



6

学生桌面板



12



7

绝缘皮



13



8

凳子



25



9

专用实验导线



13



10

指导书



13



11

工具



13



1

螺丝刀

小十字

13



2

螺丝刀

大十字

13



3

螺丝刀

小一字

13



4

螺丝刀

大一字

13



5

剥线钳



13



6

尖觜钳



13



7

万用表

MF-47

13



表一       电工透明创新实验模块配置清单(每台)

电工透明创新实验模块名称

  /







0.5Ω

1

1/2W



5.1Ω

1

1/2W



100Ω

2

1/2W



200Ω

1

1/8W



300Ω

1

1/8W



330Ω

2

1/8W



430Ω

1

1/8W



510Ω

1

1/8W



680Ω

2

1/8W



820Ω

1

1/8W



1K

2

1/8W



1.5K

1

1/8W



2K

2

1/8W



10K

1

1/8W



13K

1

1/8W



39K

2

1/8W



100K

1

1/8W

470Ω

1

1/2W

1K

2

1/2W

4.7K

1

1/2W

10K

1

1/2W

100K

1

1/2W

470K

1

1/2W

电解电容

47µF

2

16V

电解电容

220µF

1

35V

电解电容

470µF

1

35V

瓷片电容

0.01µF

1

63V

瓷片电容

0.1µF

1

63V

瓷片电容

2µF

1

250V

3DG6

2



4007

2



2AP9

1



指示灯(信号灯)

6V  0.1A

1







4



220/6V.6V

1

8W



1



(镇流器)

8W

1



日光灯管

8W

1



日光灯座



2





1





220V/15W

12

自备





12



条形磁铁



1



原副线圈



1



集成运放

UA741

2



14

1



直流电表

5MA

1



直流电表

50MA

3



直流电表

±100UA

1



直流电表

15V

1



交流电表

500MA

3



交流接触器

CJ1010A 380V

5



按钮﹣绿

LA1911

4



按钮﹣红

LA1911

2



三相闸刀

HK816/3

1



热继电器

JRO20/3

2



时间继电器

JS72A 380V

2



五、创新实验项目

1.电工测量仪表的使用

2.常用元件的识别与检测

3.线性元件与非线性元件的伏安特性

4.电源的外特性

5.电位值、电压值的测定

6.电流表和电压表的扩程

7.基尔霍夫定律的验证

8.验征楞次定律

9.迭加原理与互易定理的验证

10.戴维南定理与诺顿定理的验征

11.电压源与电流源的等效变换

12.受控源特性的研究

13.一阶电路实验

14.二阶电路的过渡过程

15.研究LC元件在直流和交流电路中的特性

16.负载获得*大功率的条件

17.交流电路参数的测量

18.正弦交流电路中RLC元件的特性

19RLRC串联电路实验

20RLC串联谐振电路

21.日光灯电路的连接及功率因数改善

22.三相负载的星、三角接法

23.三相电路及功率的测量

24R-C选频网络的研究

25.二端口网络研究

26.单相变压器实验

27.互感电路实验

28.三相异步电动机的使用与起动

29.三相电动机继电接触控制的基本电路

30.三相电动机Y一△起动控制实验

31.三相电动机的顺序控制实验

32.三相电动机能耗制动控制实验

利用上述32项实验的元器件也可完成下面电路实验

33.*简单的电路

34.电路中各点电位与参考点的选择

35.电阻的串联

36.电阻的并联

37.电阻的混联

38.电阻分压器电路

39.全电路欧姆定律

40.电桥的应用与平衡条件

41.节点电压法

42.回路电压法

43.支路电流法

44RCL并联电路

45.串联电路

46.变压器结构及工作原理

47.基尔霍夫第一定律

48.基尔霍夫第二定律

49.日光灯电路原理

50.扩大电压表量程

51.扩大电流表量程

52RC电路的过度过程

53RL过渡过程

54.电容的串联电路

55.电容的并联电路

56.电容器的充放电

57.电容器在交直流中的作用

58.条形磁铁在线圈中的运动

59.电容的混联

60.纯电阻、电感、电容电路

61.磁耦合线圈的顺串

62.磁耦合线圈的反串

63.欧姆表的工作原理

64.双联开关二地控制

65.用示波器观察磁滞回线

66.磁路欧姆定律

67.两线圈的互感及同名端

68.互感耦合

69.提高功率因数的方法

70.单相电路功率的测量

71.收录机电源电路

72.滤波电路

73.电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。

74.三相异步电机闸刀控制正转实验

75.具有过载保护的控制线路

76.按钮控制的正反转控制线路

77.接触器控制星一三角降压起动控制线路
