一、装表接电实训装置范围
本规范适用于供电所装表接电人员开展装表接电操作实训。
GB50054-2011 低压配电设计规范
DL/T 499 农网低压电力技术规程
DL/T 645-2007 多功能电能表通信协议
Q/GDW 129-2005 电力负荷管理系统通用技术条件
Q/GDW 130-2005 电力负荷管理系统数据传输规约
Q/GDW 358 《0.5S级三相智能电能表技术规范》
Q/GDW 347 《电能计量装置通用设计》
Q/GDW 462 《农网建设与改造技术导则》
二、装表接电实训装置主要功能
实训装置采用单面双工位设计，为供电所装表接电人员提供电能表及采集终端安装、接线、调试操作平台；
实训装置可用于单相、三相三线、三相四线智能电能表与采集终端联合接线练习；
实训装置在接线完成后，可进行通电调试，检查接线的正确性；并对智能电能表、采集终端进行参数设置和终端调试；
实训装置提供三相四线（3*220/380V）电压接线端子和三相三线（3*100V）电压接线端子，两种电压通过隔离互感器完全与市电隔离，确保实训人员人身安全，隔离互感器应封闭放置于柜体下方；
实训装置应配置具有带远程费控的低压励磁脱扣断路器，具备远程分合闸功能；可用于实训人员进行费控控制回路接线练习;
实训装置操作实训部分采用网孔板形式，可供安装各种智能电能表、接线盒、互感器等计量设备；
实训装置底部应配置优质带刹车万向脚轮。
实训装置在漏电保护器后端安装急停开关，装置上采用半嵌入式安装，便于停送电操作。
实训装置各路电源必须安装指示灯，通电时指示灯显示。
三、装表接电实训装置标准配置表
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
装表接电实训装置 |
机柜 |
台 |
1 |
|
2 |
电压隔离互感器 |
容量20VA（单相） |
台 |
3 |
|
3 |
电压隔离互感器 |
容量20VA（三相） |
台 |
1 |
|
4 |
带远程费控的低压励磁脱扣断路器 |
100A（带远程费控的低压励磁脱扣断路器） |
台 |
2 |
|
5 |
接线端子 |
5P |
台 |
4 |
|
6 |
接线端子 |
3P |
台 |
4 |
|
7 |
低压电流互感器 |
100/5A ，0.5S |
台 |
6 |
|
8 |
三相四线接线盒 |
台 |
2 |
|
|
9 |
三相三线接线盒 |
台 |
2 |
|
|
10 |
漏电保护开关 |
DZ47LE-32/D/32A/4P/0.03A |
台 |
3 |
|
11 |
指示灯 |
AD26B-22D/AC380V/R红 |
台 |
12 |
|
12 |
急停开关 |
个 |
1 |
|
|
13 |
电压转换开关 |
LW5-16YH3/3 |
个 |
2 |
|
14 |
电压表 |
6L2V-450V |
个 |
2 |
|
15 |
五孔插座 |
个 |
2 |
四、技术参数
4.1使用环境：温度：-15℃~+45℃，湿度：≤75%，海拔＜4000m；
4.2输入电电压：三相 AC 3*220V×(1±10%)；50 Hz±0.5 Hz；
4.3输出电电压：三相 AC 3*220V×(1±10%)和三相 AC 3*57.7V×(1±10%)；50 Hz±0.5 Hz；
4.4外形尺寸(长×宽×高)：1600×600×1800 ，操作台台面离地高度750（含万向轮高度）(单位：mm)；
4.5装置容量：＜1kW；
4.6网孔板材质：优质钢材镀锌；
4.7单工位网孔板尺寸（宽×高）：750×768(单位：mm；)
4.8台体材质：优质钢材喷塑。
4.9技术资料
随机文件资料：
产品合格证；
产品说明书；

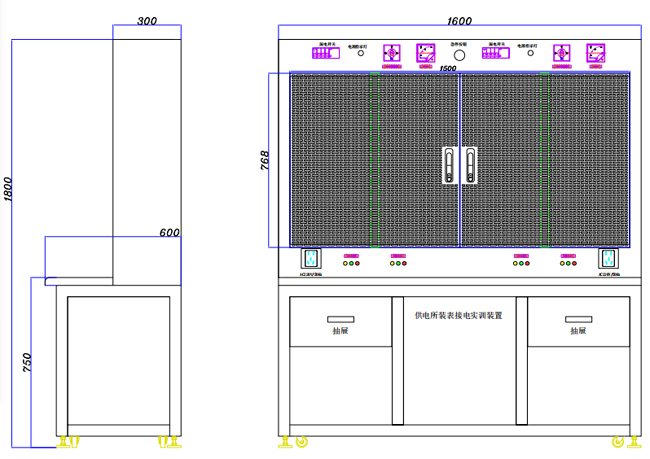

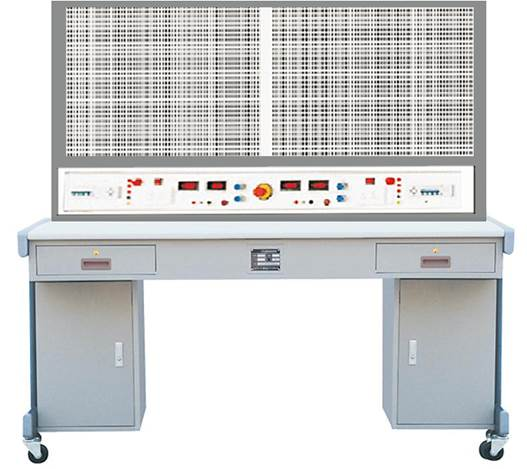

附：供电所装表接电实训装置外形尺寸图
