ZN-CBKT型 船舶空调实训考核装置

产品分类:船舶工程实训室设备

产品型号:ZN-CBKT

品牌:中工智能

产地:天津

价格:询价

产品简介:

船舶空调实训考核装置是根据《中华人民共和国教育行业标准(制冷和空调运用与维修专业仪器设备配备标准)》,教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,结合生产实际和职业岗位的技能要求,按照职业及本科院校的教学、实训、实验要求研制和开发的产品。该装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。该装置也适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

ZN-CBKT型 船舶空调实训考核装置

一、船舶空调实训考核装置产品概述:

  ZN-CBKT型 船舶空调实训考核装置是根据《中华人民共和国教育行业标准(制冷和空调运用与维修专业仪器设备配备标准)》,教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,结合生产实际和职业岗位的技能要求,按照职业及本科院校的教学、实训、实验要求研制和开发的产品。ZN-CBKT型 船舶空调实训考核装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。ZN-CBKT型 船舶空调实训考核装置也适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。



二、船舶空调实训考核装置产品特点:

  1、全实物化实训教学 本装置是将船舶空调微型化,同时保证整个中央空调系统的完整性和合理性,整套实训设备可演示夏季制冷循环,冬季制热循环,在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点,便于学生观察、了解各种参数的变化情况和系统的工作状况。并增加了一些辅助配置,让学生全面地掌握中央空调技能知识。

  2、该船舶空调实训装置具有电力拖动控制、自动控制 .和手动控制方式,配温度传感器及采集仪表。

  3、直观性强:船舶空调装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件。

  4、实训性强:可进行实际电路控制电器工业自动化实训制冷系统及化霜系统的全流程工作实训。

  5、装置设有手动膨胀阀,可在自动热力膨胀阀损坏时代替热力膨胀阀工作。

  6、故障报警系统,当设备发生故障时,故障报警系统会自动响钤。

  7、主机压缩机设有制冷能量调节阀门装置,可保护压缩机在单个冷库工作是的制冷剂流量供给。

三、船舶空调实训考核装置技术参数:

  电源:三相五线 AC 380 V±10% 50Hz;

  *大供冷量:7.5kW;

  *大输入总功率:6.5kW;

  制冷额定功率:3.8kW;

  *大堵转电流:50A;

  额定输入电流:7A;

  循环风量:700m3/h;

  制冷剂:R22;

  漏电动作电流:≤30mA;

  安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准,

  外形尺寸:200cm×200cm×100cm

四、装置的配置:

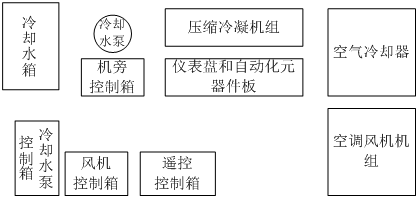

  实训装置主要由控制台、水冷制冷机组、高温风机,风机管道,管道调节阀门、主机实训模块、连轴式冷却水泵,冷却塔,温度和压力传感器等组成温度和压力表等组成。

  1、电源控制部分

  (1)交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有三只指针式交流电压表,分别指示输入三相电网电压值。

  (2)安全保护体系:设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。

  2、测量仪表

  (1)指针式电压表:量程0~450V

  (2)真空压力表:量程-0.1~1.5Mpa

  (3)真空压力表:量程-0.1~3.5Mpa

  (4)数显温度表:采用PT100传感器,测量范围-50~150℃

  3、船舶空调由压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成。

  4、水冷制冷机组

  包含德国博客FK40/470K制冷压缩机、风冷冷凝器、视液器、干燥过滤器、供液电磁阀、自动热力膨胀阀、手动膨胀阀,船舶专用阀等构成。

  5、主机实训模块:NA830微电脑工业自动化冷库控制器、数码显示三位数码管+负号+状态指示,具有制冷、、风机、报警功能。

  6、实训装置

  实训装置为不锈钢结构,结构坚固,造型美观大方,实训桌还有四个万向轮,便于移动和固定。

  7、加热系统

  由两组管道加热装置给管道空气加热。

五、主要设备清单:

序号

部件名称

部件型号

单位

数量

备注

1

开启式压缩机

博客FK40/470K

1



2

冷凝贮液器

WN15

1



3

空气冷却器

KL400A(全铜)

1

1.5

4

冷却器外壳及通风管道

定制

1



5

通风系统

方型

1



6

风机及电动机组

0.75

1



7

油分离器

OUB4(1-1/8” )

1



8

干燥过滤器

ATDS-487T(7/8” )

1



9

含水量指示器

SGI22S

1

3/8

10

汽液分离器

AS-61411(1-3/8” )

1



11

衡热力膨胀阀

TEX12-17

1

3MM

12

手动膨胀阀

REG15,(2415+567)

1

3/8

13

氟利昂电磁阀

EVR-20

1



14

交流电机

0.75KW

1



15

基座及联轴节

0.7K5W

1



16

双金属温度计

WSS-311A

2



17

管道过滤网

无压式

1



18

热安全阀

3060/45(0~2.4Mpa)

1



19

高低压控制器

KP15

1



20

油压差控制器

MP54

1



21

高压表

/耐震(0~2.4Mpa)

1



22

低压表

耐震(-0.1~0~2.5Mpa)

1



23

油压表

YC-60ZT(0~6.0Mpa)

1



24

氟直角阀

1/4

2



25

氟直通截止阀

多种规格



4

3/8

26

副航管道阀门



1

方形

27

主管道阀门



1

方形

28

能量调节装置

DF-20

1



29

温度控制器

T40/0~40℃

1



30

高温,风机

1500风量

1



31

冷却水泵机组

50CLG-0.75

1



32

控制箱



4



33

仪表盘



1



34

自动化元器件板



1



35

冷却塔

3T

1



36

空调装置支架



1



37

故障报警铃

YLK

1



38

加热系统



1
