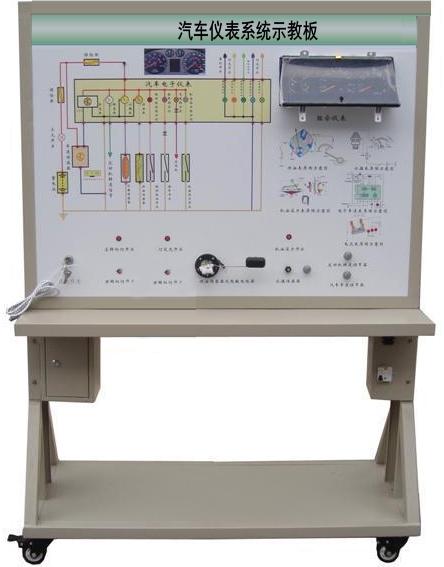

ZN-CYB型 汽车仪表系统示教板
一、概述
ZN-CYB型 汽车仪表系统示教板采用汽车仪表系统实物为基础，充分展示汽车仪表系统的组成结构和工作过程。
ZN-CYB型 汽车仪表系统示教板适用于学校对汽车仪表系统理论和维修实训的教学需要。
ZN-CYB型 汽车仪表系统示教板满足汽车职业教育的“五个对接十个衔接”的教学需要。
ZN-CYB型 汽车仪表系统示教板采用汽车仪表系统实物为基础，充分展示汽车仪表系统的组成结构和工作过程。
ZN-CYB型 汽车仪表系统示教板适用于学校对汽车仪表系统理论和维修实训的教学需要。
ZN-CYB型 汽车仪表系统示教板满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的汽车电子仪表系统，充分展示汽车电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示汽车仪表系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电子仪表系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
1.真实可运行的汽车电子仪表系统，充分展示汽车电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示汽车仪表系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电子仪表系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图和工作原理示意图 | 套 | 1 |
| 2 | 点火开关(带识读线圈) | 个 | 1 | |
| 3 | 带芯片防盗钥匙 | 把 | 1 | |
| 4 | 发动机控制电脑(ECU) | 套 | 1 | |
| 5 | 组合仪表 | 套 | 1 | |
| 6 | 诊断座 | OBDⅡ | 个 | 1 |
| 7 | 无分电器独立点火线圈 | 套 | 1 | |
| 8 | 火花塞 | 个 | 4 | |
| 9 | 曲轴位置传感器及信号轮 | 套 | 1 | |
| 10 | 代替喷油嘴的发光二极管 | 套 | 1 | |
| 11 | 油泵继电器 | 套 | 1 | |
| 12 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 13 | 故障模拟与排除装置 | 套 | 1 |
