ZN-QC212B型 皇冠电控发动机实训台

产品分类:汽车发动机实训设备

产品型号:ZN-QC212B

品牌:中工智能

产地:天津

价格:询价

产品简介:

本实训台以丰田皇冠电喷汽油发动机为基础,由主台架、控制台和检测台三部分组成。适用于中高等职业院校和培训机构的汽车发动机构造与维修实训教学,能够满足对电控汽油发动机的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便,安全可靠,易于维护。

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

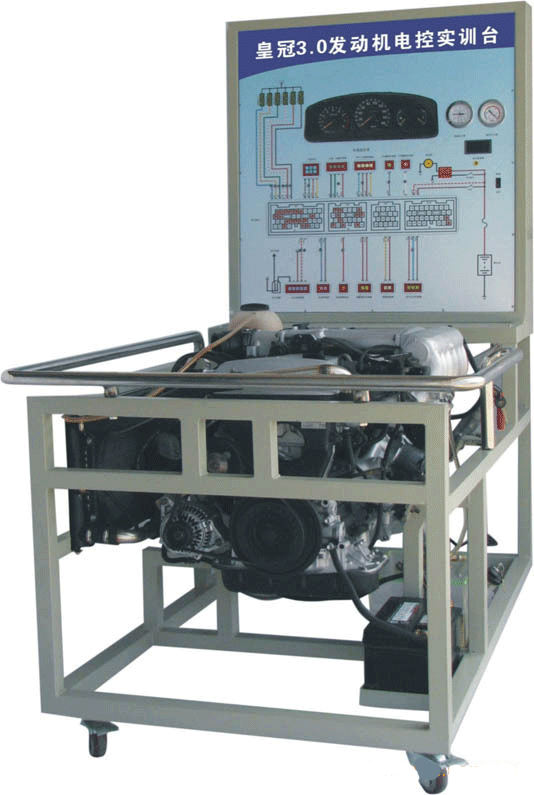

ZN-QC212B型 皇冠电控发动机实训台

一、产品简介

    ZN-QC212B型 皇冠电控发动机实训台 以丰田皇冠电喷汽油发动机为基础,由主台架、控制台和检测台三部分组成。适用于中高等职业院校和培训机构的汽车发动机构造与维修实训教学,能够满足对电控汽油发动机的结构、工作原理、故障设置及诊断的教学需要。ZN-QC212B型 皇冠电控发动机实训台 操作方便,安全可靠,易于维护。

二、结构组成

    丰田皇冠发动机总成、原车发动机控制电脑、组合仪表、防盗电脑、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。

 各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。

三、功能特点

1、展示功能

2、动态运行功能

3、实时显示功能

4、检测功能

5、信号模拟功能

6、自诊断功能

7、防盗系统设置功能

8、故障设置与考核功能

9、根据教学内容进行分区,各功能区清晰明了。

四、产品工艺

 一、面板工艺和特点

 (一)测量面板

 面板具有耐较大温差(-3060℃),耐磨,防潮,耐腐蚀,不易变形,寿命长等特点。

    1、采用8mm厚优质高密度PVC板作底板。

    2、采用进口优质高强度高粘性的底膜材料,德国激光喷描技术成型,彩色内容具有极高的清晰度,表面覆盖高强度保护贴膜。具有耐磨(耐磨耐刮效果超过有机玻璃),防潮,耐腐蚀(耐优质化清剂腐蚀),不易退色等特点。(非喷画、铝塑板UV或印刷可比)。

(二)控制面板

    1、采用5mm厚铝塑板,坚固耐用,不易变形。

    2、采用高清晰度字体,永不消退,具有防火、防水、防潮、耐腐蚀、耐磨,坚固耐用。

 二、面板柜使用优质冷轧钢板折弯成型,无缝焊接。面板柜与移动台架为可分离结构,便于拆装。

 三、台架采用国标管材,无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

 四、金属表面采用高温喷塑处理,漆面坚固美观。

 【参数】

 尺寸:(长**高)1450*1000*1650mm    重量:320kg

【实训项目】

1、电喷发动机工作运行演示、教学、实验;

2、各个传感器信号检测、模拟实验;

3、电控系统故障设置、排除、实验、实训、考核;

4、发动机电喷系统与解码仪通讯、设置、读故障码信号波形采集等实验、实训;

5、电喷发动机总成的拆装,检测实训等。



五、发动机实训系列产品

序号

产品名称

车型

产品型号

1

帕萨特B5电控发动机与自动变速器综合实训台

ANQ/AG4

ZN-QC201

2

帕萨特B5  1.8T发动机实训台

AWL

ZN-QC201B

3

帕萨特B5电控发动机实训台

ANQ

ZN-QC201C

4

桑塔纳3000电控发动机实训台

AYJ

ZN-QC202

5

桑塔纳3000AYJ电控发动机拆装运行实训台

AYJ

ZN-QC202B

6

桑塔纳2000GSI时代超人发动机实训台

AJR

ZN-QC203

7

桑塔纳2000 GSI电控发动机拆装运行实训台

AJR

ZN-QC203B

8

普桑化油器发动机实验台

普桑

ZN-QC204

9

波罗电控发动机实训台

BBC

ZN-QC205

10

电控汽油缸内直喷发动机实训台

大众TSI

ZN-QC206

11

捷达电控汽油发动机实训台

电控汽油

ZN-QC207

12

捷达5V电控发动机实训台

AHP

ZN-QC207B

13

捷达双燃料发动机实训台

双燃料

ZN-QC207C

14

宝来AGN电控汽油发动机实训台

AGN

ZN-QC208

15

宝来AUM电控汽油发动机实训台

AUM

ZN-QC208B

16

奥迪A6电控发动机实训台(2.8L)

APS/ATX

ZN-QC209

17

奥迪V6电控发动机实训台(2.6L)

ACZ/ABC/AAH

ZN-QC209B

18

奥迪A4电控发动机实训台(1.8L)

AEB

ZN-QC209C

19

宝马电控发动机实训台

735L

ZN-QC210

20

奔驰电控发动机实训台

600

ZN-QC211

21

丰田5A-FE电控发动机实训台

5A-FE

ZN-QC212

22

丰田皇冠发动机实训台

2JZ-GE

ZN-QC212B

23

丰田卡罗拉发动机实训台

卡罗拉

ZN-QC212C

24

丰田电控发动机与自动变速器综合实训台

3S/A140E

ZN-QC212D

25

丰田花冠发动机实训台

1ZR-FE

ZN-QC212E

26

丰田凯美瑞发动机实训台

2.4L

ZN-QC212F

27

丰田威驰发动机实训台

VVT(5A-FE)

ZN-QC212G

28

丰田3S-FE电控发动机实训台

3S-FE

ZN-QC212H

29

丰田8A-FE电控发动机实训台

8A-FE

ZN-QC212I

30

丰田混合动力发动机实训台

Prius电力与汽油混合

ZN-QC212J

31

LS400电控汽油发动机实训台

1UZ-FE

ZN-QC213

32

凌志400电控发动机综合实训台

1UZ-FE/A341E

ZN-QC213B

33

尼桑V31发动机自动变速器综合实训台

V31

ZN-QC214

34

本田雅阁电控发机实训台

F22

ZN-QC215

35

本田F20B电控发动机实训台

F20B

ZN-QC215B

36

本田F22电控发动机实训台

F22

ZN-QC215C

37

本田F23电控发动机实训台

F23

ZN-QC215D

38

本田F24电控发动机实训台

F24

ZN-QC215E

39

本田K20电控发动机实训台

K20

ZN-QC215F

40

本田K24电控发动机实训台

K24

ZN-QC215G

41

本田J30电控发动机实训台

J30

ZN-QC215H

42

本田飞度电控发动机实训台

L13A3

ZN-QC216I

43

日产电控发动机实训台

SR18

ZN-QC217

44

日产阳光电控汽油发动机实训台

CD16

ZN-QC217B

45

日产风度电控汽油发动机实训台

A32

ZN-QC217C

46

日产VG30电控汽油发动机实训台

VG30

ZN-QC217D

47

天赖电控发动机实训台

VQ35DE

ZN-QC217E

48

日产骐达电控发动机实训台

HR16DE

ZN-QC217F

49

日产阳光SR20电控发动机实训台

SR20

ZN-QC217G

50

三菱4G93电控发动机综合实训台

4G93

ZN-QC218

51

三菱电6G72控发动机实训台

6G72

ZN-QC218B

52

三菱电控发动机实训台

4G64

ZN-QC218C

53

五十铃发动机实训台

4JB1

ZN-QC219

54

东风雪铁龙发动机实训台



ZN-QC220

55

昌河铃木电控发动机实训台

M16A

ZN-QC221

56

铃木雨燕电控发动机实训台

JL474Q5

ZN-QC222

57

别克发动机实验台

LF1(V6)

ZN-QC223

58

别克凯越发动机实训台(1.6)

G4GA

ZN-QC223B

59

通用五菱电控发动机实训台

465Q

ZN-QC223C

60

道奇电控发动机实训台

3.3

ZN-QC224

61

福特电控发动机实训台

2

ZN-QC225

62

长安蒙迪欧电控发动机实训台

G4GC

ZN-QC225B

63

奇瑞电控汽油发动机实训台

372/465

ZN-QC226

64

奇瑞QQ372电控发动机实训台

372

ZN-QC226B

65

北京现代索纳塔电控汽油发动机实训台

G4GC

ZN-QC227

66

东风起亚赛拉图电控发动机实训台

G4ED

ZN-QC228

67

力帆混合动力发动机实训台

LF479Q3

ZN-QC229

68

比亚迪混合动力发动机实训台

BYD371QA

ZN-QC230

69

北京212化油器发动机实训台

212

ZN-QC231

70

金杯491Q-ME电控发动机实训台(多点)

491-QME

ZN-QC232

71

金杯491QE电控发动机实训台(单点)

491QE

ZN-QC232B

72

4Y化油器发动机实训台

4Y

ZN-QC233

73

捷达电控柴油发动机实训台

SDI

ZN-QC234

74

宝来电控柴油发动机实训台

TDI

ZN-QC235

75

长城共轨柴油电控发动机实训台

TC2.8L

ZN-QC236

76

依维柯柴油发动机实训台

四缸传统柴油

ZN-QC237

77

依维柯电控柴油发动机拆装运行实训台

索菲姆

ZN-QC237B

78

依维柯电控柴油发动机实训台

8143

ZN-QC237C

79

长丰电控柴油发动机实训台

共轨电控柴油

ZN-QC238

80

五十铃电控柴油发动机实训台

共轨电控柴油

ZN-QC239

81

福田电控柴油发动机实训台

共轨电控柴油

ZN-QC240

82

江淮电控柴油发动机实训台

共轨电控柴油

ZN-QC241

83

常柴发动机实训台

485

ZN-QC242

84

玉柴发动机实训台



ZN-QC243

85

解放四缸柴油发动机实训台



ZN-QC244

86

解放六缸柴油发动机实训台



ZN-QC244B
