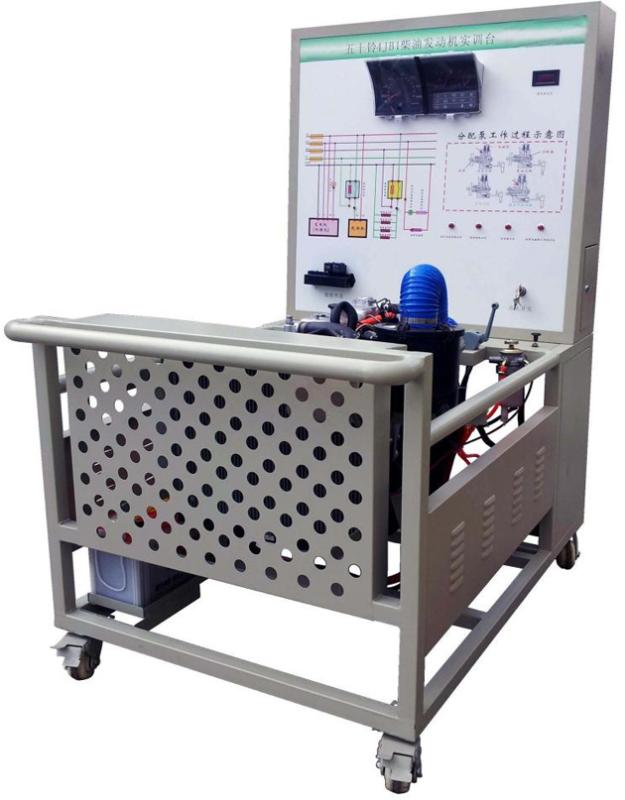

ZN-NJ-09型 拖拉机普通柴油发动机实训台

产品分类:汽车发动机实训设备

产品型号:ZN-NJ-09

品牌:中工智能

产地:天津

价格:询价

产品简介:

该设备采用拖拉机495普通柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

ZN-NJ-09型 拖拉机普通柴油发动机实训台

一、产品简介
        ZN-NJ-09型 拖拉机普通柴油发动机实训台采用拖拉机495普通柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置,可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:1500×1000×1700mm(长×宽×高)
工作电源:直流12V
燃油标号:依发动机型号
油箱容积:10L
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:120*80mm
四、基本配置(每台)
序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图
(950*900*4mm铝塑板)
1
2 组合仪表 原车 1
3 点火开关 原车 1
4 普通柴油发动机总成  原车 1
5 燃油箱 10L 1
6 油门控制装置   1
7 进、排气管(带保护罩) 原车 1
8 水箱(含不锈钢保护罩)   1
9 蓄电池 12V 80Ah 1
10 继电器 含:起动继电器、预热继电器等 1
11 保险丝盒   1
12 电源总开关 50A 1
13 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 1
14 故障模拟与排除装置   1
15 设备教师手册   1
16 设备合格证、保修卡   1
