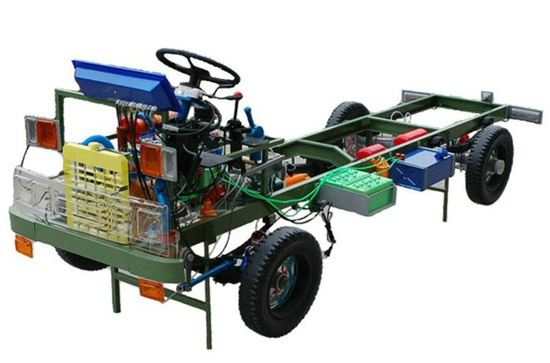

ZN-YUOI01型 东风EQ1118G型透明整车教学模型
一、概述
透明汽车整台模型是配合大专院校，部队、交通、公安系统汽车驾驶培训、汽修等专业的教具之用，通过专业课程的教学和本模型演示，可清楚地了解汽车的内在部位的结构和作用，使学生很快地掌握专业知识。
透明汽车整台模型是配合大专院校，部队、交通、公安系统汽车驾驶培训、汽修等专业的教具之用，通过专业课程的教学和本模型演示，可清楚地了解汽车的内在部位的结构和作用，使学生很快地掌握专业知识。
二、用途：
模型透明直观形象的展示了整车构造和工作原理，是配合汽车专业学校驾驶员和汽车修理技工培训教学之用。通过汽车专业课程教学与本模型的同步演示，加快适应学院对全车底盘的初步了解，零部件的装配位置，清楚可见地步基本结构。便于学院掌握汽车驾驶和修理技能。
三、主要材料：
透明、彩色有机玻璃、工程塑料。
三、制造工艺：
采用模具高温压模冷却形成，注塑，经手工精心制造。
四、使用说明：
（一）组合开关
雾灯在雾、雨、雪天气中或灰尘过大时使用，其灯光为黄色，射出的光线倾斜度大，能照亮车前30m以内的区域。雾灯开关装于组合开关中前左面。当需要时打开。
组合开关左操作杆：向前为右转向，向后为左转向。OFF为灯光关闭， 为前后小灯；为大灯，其手柄往上抬时，前照灯明暗交替，作会车警告用；当闭合开关在大灯位置点，组合开关手柄中心位置时，前照灯近光被点亮，在下端位置时，远光被点亮。
组合开关右操作杆：遇险警报开关，其手柄往上抬一下为开，再往上抬一下为关，其作用是当汽车遇到障碍或自身发生故障时，用来提前向其他车辆发生警报信号，以防尾随撞车事故发生。该信号由转向等兼任，开关打开时，所有转向灯同时发出信号。
（二）起动开关
有四个位置：未用（左）；停止位（中左）；开启位（中右）；起动为（右）。
（三）操纵手柄
变速杆六个前进档位，还有一个倒档，中间为空挡；左前为倒档；中左前为一档；中左后为二档；中右前为三档；中右后为四档；右后为五档；右前为六档。换挡时力度要适中，以免损坏变速操纵系统。
（四）按下油门踏板里程表转速不变，发动机转速升高。
（五）制动系
自动管路作示教学，按下制动踏板时，后制动灯亮。
（六）演示时插上220V电源，打开起动开关至起动位置，使发动机运转，小心轻巧操纵变速杆，演示各档传动。
（七）转向严禁用力过大，请慢转方向盘。
五、技术参数：
额定电压：220V
相、频率：单相、50Hz
变压电流：25A
使用电压：电机24V；灯光6.3V
净质量：98kg
外形尺寸：322×118×132cm
六、注意事项：
1、本品利用有机玻璃制作，固度有限，一定要小心操纵。
2、严禁阳光直射。
3、安装时要小心轻放。
七、安装简介：
开箱后，小心取出模型部件，整齐摆放在实验室一角；清理木箱和防震，然后打开防尘薄膜，使每一部件保持清洁整齐摆放。
安装程序
1、安装车架前后支架。
2、使前后车架连接，形成整体。
3、安装前桥，后桥，同时连接气管。
4、安装发动机、变速器联体。
5、安装传动轴。
6、安装水箱，同时连接水箱至水泵、水箱至节温器水管。
7、安装仪表支架、仪表总成，待装好前后灯架同时连接控制线插坐（对号插入）
8、安装转向器、方向盘、连接轴及转向拉杆。
9、安装排气管。
10、安装油箱，连接油管。
11、安装电瓶，同时接上油门控制线，电瓶至仪表总成电源线。
12、安装前灯架，后灯架，同时接上至仪表总成电源线。
13、对号连接线结束插座。
14、连接制动管路，动力转向油管
15、安装车轮。
16、检查各自已安装部件，无误后方可插上电源运转。
