ZN-ZFA73型 复兴号(CR400AF)动车组电气控制系统装置

ZN-ZFA73型 复兴号(CR400AF)动车组电气控制系统装置

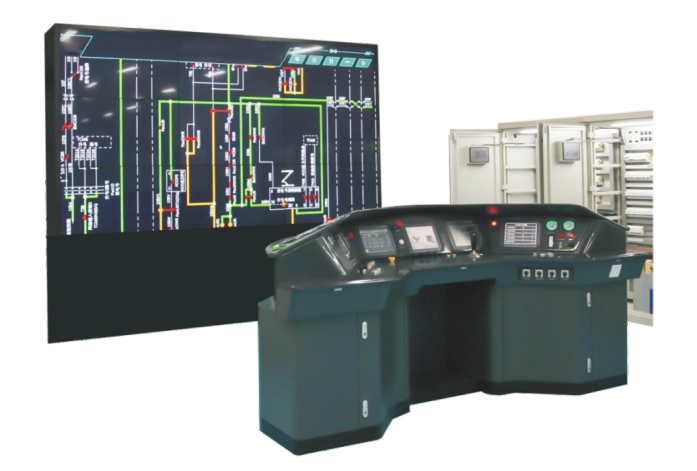

一、设备外观图

二、设备整体介绍

基于复兴号（CR400AF）动车组技术平台，围绕动车组电气控制系统的维护与检修核心职业岗位能力的培养，从软件和硬件两个方面完成动车组电气控制系统检修与调试实训考核设备的建设。实训考核设施由10个关联电气系统（单元）和11个电气控制柜、1个模拟司机控制台构成。硬件方面，电气控制柜和模拟司控台的布局和工作逻辑要与复兴号动车组一致，并且能够进行常见故障的设置和排查。软件方面，能够通过拼接屏实时显示电气控制原理、整车电气原理图和故障排查过程，利用故障设置系统可至少完成200个典型故障的检测。

三、设备技术参数：

电源：AC 380V ±5%  50HZ 三相五线；带短路、漏电等保护，确保设备和人身安全。

柜子尺寸：1200*850*1860mm；

司机台尺寸：2684*1260*1200mm；

拼接屏尺寸：3400*3000mm；

场地最小尺寸：15米*8.2米
