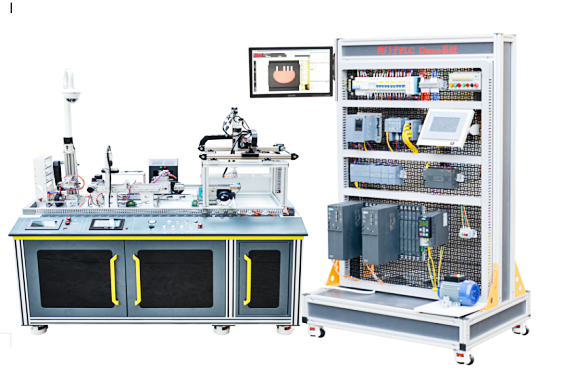

ZNPZ-D01型自动化控制技术综合应用实训平台

一、功能简述
       采用模块化设计，系统要融入机械传动技术、电子电工技术、智能传感技术、可编程控制技术、机器视觉技术、计算机技术、串口通信技术、以太网通讯技术等先进制造技术，涵盖机械制造与自动化、电气自动化、机电一体化、机电设备维修、物联网、智能传感、智能制造等多门学科的专业知识，为现代自动化控制、网络控制应用技术等技术应用提供一个开放性的实训平台。控制系统采用西门子工业网络集成，包括S7-1500PLC、S7-1200PLC、KTP700彩色工业触摸屏、ET200S分布式I/O等自动化设备，系统采用PROFINET工业以太网现场总线构建网络架构。其中S7-1500系列PLC作为主站控制中心使用，完成对象系统的所有数据运算和控制功能；S7-1200系列PLC作为输送带驱动装置的控制系统；ET200S作为远程IO实现对传感器信号的采集和气缸等执行机构的控制；触摸屏用于对系统运行状态的监控。通过控制网络,不同的控制单元之间可以建立通信联系，配置一台计算机完成程序逻辑的编制和过程状态监控。
