ZNLY-JD03型建筑群设备间光纤传输系统实验实训装置

       ZNLY-JD03型建筑群设备间光纤传输系统实验实训装置能让学生进行设备间光纤传输系统的元件、作用、组成和原理的认识实训。ZNLY-JD03型建筑群设备间光纤传输系统实验实训装置能进行光端机的音频、视频和反向数据传输演示，能进行各种器材如光配线架、光模块和面板的安装与使用、能进行光跳线的测试及使用的训练，能进行音视光端机的安装、连接与使用的实验，能进行视频采集卡、解码器、云台和摄像机的连接与操作实验，能进行视频采集卡软件的操作训练，能进行各种线路的设计和连接、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。并可与布线系列中的综合布线系统实训装置联网进行各种综合实训。ZNLY-JD03型建筑群设备间光纤传输系统实验实训装置能让学生进行线路故障的判断与处理、软件设置错误的判断与纠正。

一、装置组成：

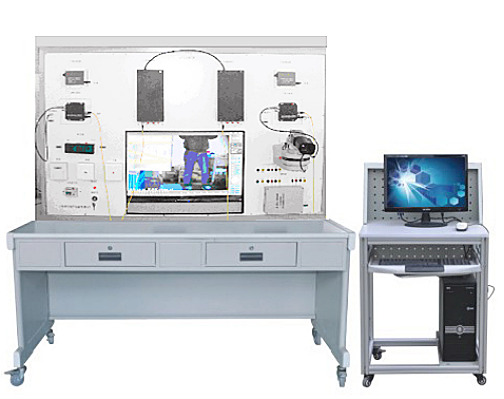

        ZNLY-JD03型建筑群设备间光纤传输系统实验实训装置全部元器件均采用实物，整个实训装置主要由机柜、熔接箱、光端机、收发器、配线箱、偶合器、云台、网控器系统等组成。
二、系统实训功能：
        ZNLY-JD03型建筑群设备间光纤传输系统实验实训装置能进行光端机的视频和反向数据传输以及收发器的网络传输演示，能进行各种器材如光配线架、光模块和面板的安装与使用、能进行跳线的测试及使用的训练，能进行光端机和收发器的安装、连接与使用的实验，能进行视频采集卡、解码器、云台和摄像机的连接与操作实验，能进行视频采集卡软件的操作训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中的综合布线系统实训装置联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5%  50Hz
2.整机容量：＜100W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
四、实训项目
实训项目一：光端机传输过程的模拟
实训项目二：收发器传输过程的模拟
实训项目三：光跳线及光纤传输系统通断的测试
实训项目四：测试报告的制作实训项目
实训项目五：光纤模块安装操作
实训项目六：标准墙柜光纤设备安装操作
实训项目七：光纤安装板安装联接操作
实训项目八：跳线连接操作
实训项目九：各种信息端子与面板的拆装
实训项目十：ST、SC和FC端子与光配线架和机柜的拆装
实训项目十一：熔接盒的拆装
实训项目十二：视频监控软件的使用方法
实训项目十三：台镜头控制软件的使用方法
实训项目十四：故障的判断与处理
实训项目十五：系统的设计与连接
五、设备技术参数
1、光端机
（1）视频
  信号输入/输出：1VP-P
  阻抗：75欧
  带宽：10Hz—10MHz
  信号接口：BNC不平衡
  微分增增益（DG）：〈1％
  微分相位（DP）：〈0.70
  信噪比（SNR）：*大光纤损耗时，*小为67dB
（2）数据
  数据接口：RS—232/RS—422/RS485
  数据格式；Manchester,Bi-bhase
  数据速率：RS-232：DC——115.2Kbps  RS—422/485：DC—1.2Mbps
  工作模式：单工，半双工或全双工
  信号电平：0.25VP-P----10VP-P
（3）电气和机械性能：
  独立安装尺寸：194mm长，142mm宽，30mm高
  机架安装尺寸：223mm长，133mm宽，25mm高
  机架的槽数：1个
（4）连接端子
  视频连接：BNC
  数据连接：RJ45插座
  光学：ST/FC
（5）波长
  单模：1310/1500nm WDM
（6）环境指标
  工作温度；-40度至+70度
  储存温度：-40度至+85度
  工作湿度：0度至95％无冷凝
  MTBF：>100，00小时
  LED状态指示
（7）电源
  视频通道指示
  数据发射/接收
2、收发器：支持IEEE802.3u，10BASE-T，100BASE-Txans 100BASE-FX标准；提供1个光纤接头SC，ST；提供1个RJ-45接口。自动协商全双工、半双工模式；自动协商10M，100M速率工作，可自适应（Silver系列）或通过开关设置（Golden系列MDI/MDI-X连接；提供6个指示LEDs。
3、熔接合：可让学生通近拆装，了解光纤熔接点的结构和布局。
4、云台和摄像机：通过电脑网络接口，可用鼠标控制云台的上下左右运动和三可镜头的调节。
5、解码器：可控室内外云台，电动变焦镜头，一体化摄像机，灯光或雨刷。支持RS-485通讯接口，兼容多种控制协议。具有超强的防雷、抗死机性能。
