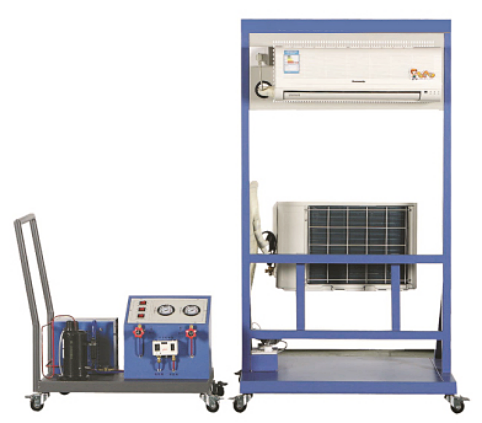

ZNKT-ZGS04型空调安装调试实训装置主要用途：培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
一、 产品整体配置
1.实训装置能满足职业院校的制冷技术、制冷流体机械、制冷设备原理与维修实训。培养学生掌握空调和制冷技术专业理论知识与专业实践技能，能强化学生对空调制冷系统安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
2.实训装置直观展示了空调调试、安装过程所需常见工具，可以清楚的看到制冷循环系统的所有实物部件，方便于教学演示讲解及学生对知识的理解和掌握。整套实训装置集制冷剂R22回收机机组、抽真空系统机组、双组压力控制器机组等一体，整个系统真实完整,结构清晰、紧凑，满足专用工具实训与操作要求，与实际教学接轨。
3.电气系统和管路系统独立分开。学生可根据电气原理图进行接线、测试和运行等操作。管路系统部分可对学生进行管路的设计安装、压力检漏、抽真空以及充注制冷剂的培训，增强学生的实际动手能力。
二、 技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.5kVA
3.外形尺寸：1100mm×800mm×1700mm
4.制冷剂回收类型：R22
三、 基本配置
（1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只漏电断路器，控制其三芯双联插座的电源。电流型漏电保护装置当对地漏电电流超过一定值，即跳闸切断电源
（2）空调制冷剂回收机组装有4只万向轮，以方便其移动位置，同时该系统还配置了，压缩机、风冷冷凝器、高低压力表、高低压力控制器、手阀等；采用单项控制，分别放置三路按钮开关，单独控制三个不同的对象，以应对操作中的不同情况不操作开关。
（3）基本组成
| 序号 | 名称 | 功能及组成 | 数量 | 备注 |
| 1 | 空调安装调试钢架 | 包含室内安装网孔板、单相交流电源、室外机固定支架等 | 1套 | |
| 2 | 热泵型家用空调器机组 | 包含室外主机、室内主机、室内外连接铜管、遥控器等 | 1套 | |
| 3 | 空调R22回收机组 | 包含真空泵、真空压力表、冷风机、压缩机、冷凝器、交流接触器、手阀、压力控制器等 | 1套 |
四、 制冷专用工具
| 序号 | 名称 | 数量 | 备注 |
| 1 | 便携式焊具 | 1套 | |
| 2 | 旋片式真空泵：TW-1A | 1套 | 已安装于回收机组上 |
| 3 | 胀管扩孔器：CT-2000 | 1套 | |
| 4 | 偏心型扩孔器：CT-808AM | 1套 | (倒角器、割刀包含在内) |
| 5 | 弯管器：CT-368 | 1只 | 180度 |
| 6 | 双表修理阀：CT-536GF/S | 1只 | |
| 7 | 三色加液管：100cm | 3根 | (红、黄、蓝各一根) |
| 8 | 双表修理阀公/英制转接头 | 3只 | |
| 9 | 3kg制冷剂钢瓶 | 1个 |
五、 实训项目
初级技工基本技能实训
1.制冷系统专用工具的基本操作
2.制冷系统管件焊接
3.制冷系统的检漏
4.制冷系统的抽真空与充注制冷剂
中级技能实训
1.制冷回收机的使用
2.空调系统安装
3.空调系统调试
4.空调系统检测与分析
