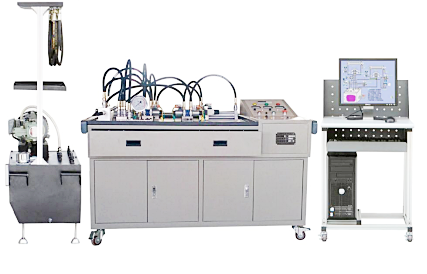

ZNYY-YA01型液压安装调试实训装置由实训操作平台、电器控制单元、集成液压阀组、液压泵站、导线架等组成,全模块开放式结构设计,并配有强大的扩展功能。本装置采用工业液压阀及工业标准管材、接头,以液压传动典型回路系统为对象,培养学生液压管路和液压元件的装拆与替换、硬管制作、液压回路系统调试等基本技能。适合职业院校相关专业“液压传动" “液压与气压传动"等课程的实训教学。
一、实验台主要技术参数
| 电源 | 国家标准工业用电一AC380V、50HZ,三相五线制 |
| 控制电压 | 安全控制电压——DC24V |
| 使用环境要求 | 防潮、防尘环境 |
| 系统总功率 | <=3KW |
| 系统安全使用压力 | P<=6.3Mpa |
| 整机尺寸 | 约1535mm x805mm x980mm |
| 重量 | 约320Kg |
二、液压泵站
液压泵站由三相电机、变量叶片泵、单向阀、风冷器、空气滤清器、油温油面计、压力表等组成。液压泵站控制与实验台一体安装，具有电气过载、 缺相保护等功能，专用电器软启动器，防系统憋压装置，控制系统全部使用国际知名厂商电器。
| 变量叶片泵 | 1台 公称排量6.67ml/r,额定压力：6.3Mpa |
| 变量叶片泵驱动电机 | AC380V±10%, 50Hz,1.5KW, 绝缘等级 B |
| 风冷器 | 流量：25L/min |
| 专用安全防憋压装置 | 液压、电器一体化设计结构防止实验中有憋压现象 |
| 安装 | 与电机键槽插入式一体化安装，保证运行噪声不高于65分贝 |
| 油箱 | 公称容积60L;（附有液位、油温指示计，吸油回油滤油器、空气滤清器、风冷却器等） |
| 液压油 | 32#抗磨液压油 |
三、主要特点
1.该实验台按液压系统金属油管安装调试应用设计,学生可通过真实的弯管、密封、拧紧等环节参与液压系统安装与故障排除;
2.实验台采用平面设计方便安装与固定,液压元件采用底板式安装可灵活方便安装;
3.实验用电的安全性:本实验台采取高低压电分开方式380V泵站用电采取独立控制结构,实验模块用电全部DC24V低压供电,保证学员用电时的安全；
4.安全保护:液压泵站设置安全保护措施,在出现操作故障的情况下,旋转卸荷按钮/急停按钮即可切断高压泵源,实现系统压力归零,可减少对液压元件的使用寿命的损坏及保障学生安全;
四、主要实验项目
