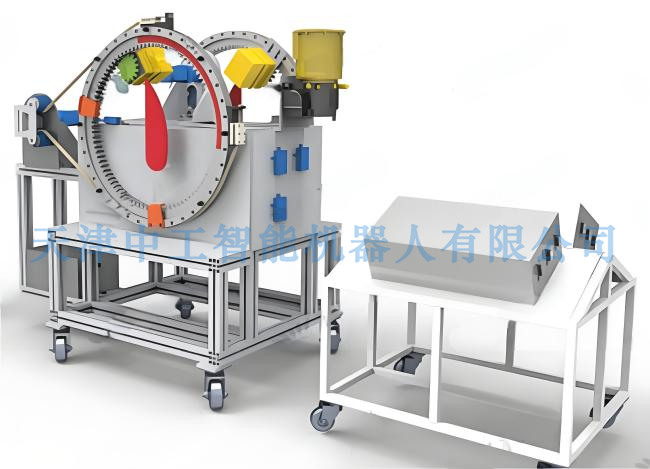

兆瓦级风机双轴变桨系统考核平台参照2MW风电机组的原型进行设计。以金风2MW同步齿形带变桨机构和上海电气2MW电动变桨机构为载体。两套变桨系统放置在同一套平台上，两套变桨系统采用同样的变桨轴柜，均放置在变桨轴柜的支架上。变桨轴柜的内部器件与真实轴柜布局、元器件一致，故障点完全还原，控制逻辑可自行编写保证还原真实度。并设计有故障柜，可进行故障的设置和模拟。
该考核平台能够真实的实现风电机组变桨系统的动作和系统功能，满足实训教学的需求。能够完成的实训内容包括变桨系统运行、操作实训、维护实训、调试实训等。
一、实验实训项目
变桨系统启停、开桨实验；
变桨系统速度调节实验；
变桨系统方向控制实验；
变桨系统限位装置触发实验
变桨系统风速模拟实验；
变桨系统变桨角度控制实验；
变桨系统叶根扭矩加载实验
变桨系统安全链触发实验；
变桨角度校对实验；
变桨后备电源检测实训；
角度传感器校对实训：
变桨轴承维护实训；
变桨电机、减速机维护实训：
变桨自动润滑系统的润清实训：
变桨张紧装置的维护：
变桨主控系统的调试实训：
变桨系统故障模拟实训：
变桨系统故障排查与维护实训。
二、设备参数
设备电源：AC220V
最大功率：0.7 5kW
叶片截面：1540mm
变桨执行机构尺寸：2000×1000×2200mm
占地面积：≥4.5m²
设备重量：≥410kg
