一、系统概述
装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、维修电工技能鉴定所等单位机床电气内容的教学、考核而开发的实训装置，适用于C6140普通车床电气控制的模拟训练和电气故障排除的技能考核。本装置设备均采用实际电器，可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也可用作职业资格培训考核选用设备。
和以往同类设备相比，该设备具有形象直观，易于理解，能够较好地模拟实际设备的特点，有助于提高学生的动手能力。
二、产品特点
1、实训装置采用实训屏式结构，主要电气元件设计在实训屏面板上，器件直观性强，学生通过实训还可辨识低压电气器件。
2、装置所用元器件均采用工业实际元器件，贴近工业现场。
3、器件各端引出在面板上，方便学生检测判断，面板上还设有故障排除开关。
4、实训装置可以通过故障设置，故障原因判别，训练学生熟练掌握C6140车床的控制系统电气线路的原理，针对不同的故障现象判别可能产生的原因，使学生掌握实际的电气线路维修保养的动手能力。
5、设有电压型和电流型漏电保护器，以确保操作者安全。
6、实训装置上下大小比例协调，造型美观大方，符合人们的视觉习惯要求。
7、实训装置配置了实训管理器，可通过非接触式射频卡设置故障，并对实训时间、故障排除的次数、电源控制进行管理。
三、实训项目
1、熟悉常用低压电器的机构、原理
2、主电路线路分析
3、控制电路线路分析
4、通过测量找出线路中的故障点
5、对机床的故障排除
6、设置故障点，作为维修电工的技能考核台
四、工作参数
1、输入电源：三相四线（380V±10%；50Hz）；
2、工作环境：温度-10℃～＋40℃；相对湿度≤85％（25℃）；海拔≤4000m；
3、装置容量：≤1kVA；
4、外形尺寸：143cm×75cm×163cm；
五、技术说明

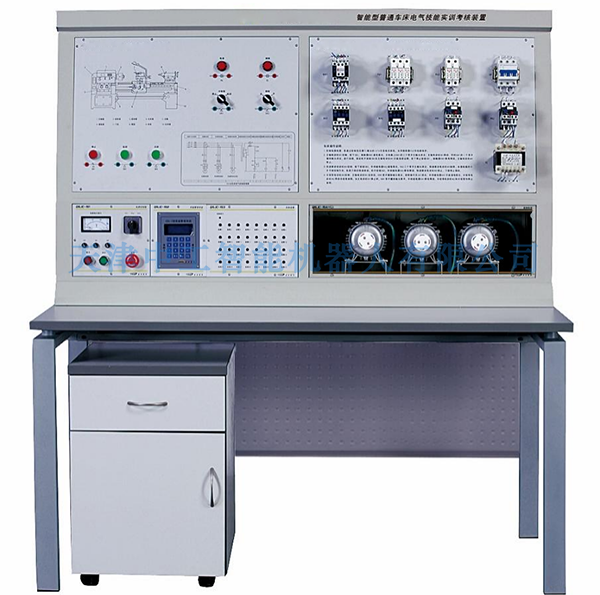

1、设备的结构说明
实训装置主要由控制屏与实训桌组成。控制屏为铁质双层亚光密纹喷塑结构，4mm高强度绝缘面板，面板采用丝网工艺，牢固、美观。控制屏上固定万能铣床示意图面板、万能铣床电气线路元器件布线区面板,下层装有交流电源控制板等组件。实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
2、人身及设备安全保护
◆满足国家标准，在实训装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象时，即刻告警并切断总电源，确保实训者人身安全。
◆设有电压型漏电保护功能，避免实训装置表面漏电，造成触电事故，保护实训者人身安全。
3、实训面板技术说明
（1）JC-CA6140-T车床示意图
控制屏面板上印有C6140车床立体示意图，可以很直观地看清车床的外形轮廓，便于学生加深感性认识。在面板上还印有车床的原理图，面板上的各控制按钮开关与原理图相对应，通过读图及具体操作，理解车床的工作原理。
（2）JC-CA6140车床电气线路元器件布线区
布线区安装有断路器、熔断器、接触器、热继电器、变压器、整流桥所有主要机床电器，这些元器件直接安装在面板上，可以很清晰的看到它们的动作状况
（3）JC-GBL交流电源技术以及实训管理系统、排故装置说明
三相四线380V电源输入，通过漏电保护器，接通总开关,由接触器通过起、停按钮进行控制。急停按钮用做紧急停止总电源。
实训管理模块硬件部分由单片机系统组成。包括89c52单片机最小系统，键盘、显示和隔离通讯部分。实训装置上电后开始工作。平时可作为时钟使用，具有设定实训时间，定时报警，设定故障，显示排故情况、切断电源等功能；还可以自动记录告警的次数。
排故装置的面板上面装有32个微型按钮，每个微型按钮对应一个故障点，学生根据故障现象，确定故障点后，按动相应的微型按钮，即可实现排故操作，简单便捷。
（4）JC-154H控制电机
控制电机包含三只380V三相鼠笼式异步电动机，分别用作主轴电动机、冷却液电动机、快速移动电动机。电机安装在实训屏内，通过透明有机玻璃和学生进行隔离，确保学生的实训安全。在有机玻璃表面还装有转向指示圆盘，学生通过有机玻璃能够直观的看到电机的运行情况。
