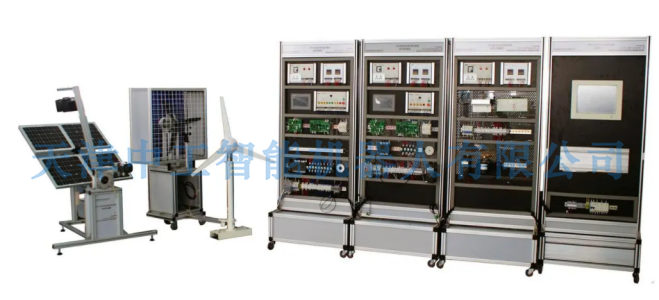

ZN-WP03型新能源风电运维实训装置

序号	名称	尺寸（mm）	数量	备注
1	风力供电装置	1578×1950×1540（±偏离值≤50）	1台
2	光伏供电装置	1610×1010×1550（±偏离值≤50）	1台
3	风力供电单元	3200×650×2000（±偏离值≤50）	1台
4	光伏供电单元	3200×650×2000（±偏离值≤50）	1台
5	逆变与负载单元	3200×650×2000（±偏离值≤50）	1台
6	监控单元	3200×650×2000m（±偏离值≤50）	1台

一、风力供电装置
序号	名称	技术参数	数量
1	水平轴永磁同步风力发电机	输出功率：300W 输出（整流）电压：＞ +12V 叶片旋转直径：1.2m 叶片数量：3个 叶片材质：玻璃纤维 启动风速：1m/s 切入风速：1.5m/s 安全风速：25 m/s 偏航：程序控制自动偏航 偏航电机：工作电压（DC 24V）、转速（25rpm）	1台
2	风速仪	输出电压：0-5V 风碗数：3个	1个
3	轴流通风机	流量：2100m3/h 电压：380V（由变频器控制） 全压：215Pa 频率：50Hz 功率：0.37Kw 转速：1400r/min 轴流风机支架 轴流风机框罩	1台
4	风向控制电机	减速比：1：40 电压：AC220V 和运动机构的链接机构：链轮	1台
二、光伏供电装置
序号	名称	技术参数	数量
1	电池组件	功率：20W 误差：±5% 输出电压：17.2V 输出电流：1.17A 开路电压：21.4V 短路电流：1.27A 工作环境温度：45℃±2℃ 尺寸：430×430×28mm（±偏离值≤5mm）	4套
2	追日传感器	输出电压：0-5V 跟踪精度：1度 结构：4电桥	1个
3	投射灯	摆臂机构：涡轮蜗杆结构（2个减速箱） 电压：220V 频率：50Hz 电流：1.36A 最大功率：300W	2台
4	追日机构	结构：涡轮蜗杆结构（减速箱） 驱动：直流电机 轴数：双轴二维	1套
三、风力供电单元
序号	名称	技术参数	数量
1	电源控制单元	含漏电保护断路器，AC220V和DC24V状态指示灯、电源插座	1套
2	风电控制电源单元	含漏电保护断路器，AC220V和DC24V状态指示灯	1套
3	触摸屏	7",彩色	1个
4	功能模块	DSP核心板2812，通信控制板，风力发电主电路板	1套
5	直流输入单元	电流表： DC 0-5A 电压表： DC 0-500V 接口：RS485	1套
6	风力供电控制单元	风场运动方向：顺时、逆时 轴流风机控制：给风 偏航控制：偏航、停止 自动控制：启动、急停	1套
7	PLC	PLC200 CPU224	1套
8	变频器	一体式，防护等级IP20,功率0.37Kw，功能：逻辑控制,信号采集,输出控制	1台
9	可调电阻	范围：0-1000Ω，无级可调（有刻度）	1套
10	实训台	竖式网孔板基本结构：下方为工具箱+4个轮子，上方为竖式网孔板 尺寸：800mm×600mm×2000mm,±偏离值不大于50mm 外框架构成：铝合金型材； 内嵌喷塑钢板 钢板尺寸：1200mm×820mm，偏离值不大于50mm 钢板厚度：2±0.2mm 钢板孔规格：上方孔尺寸6×10mm，孔左右间距为6mm，上下间距为6mm且错位8mm； 网孔板配有推拉式抽屉，抽屉采用型材外框、2mm钢板底部； 网孔架底部装有滑轮。 附带配套通讯电缆.	1套
四、光伏供电单元
序号	名称	技术参数	数量
1	电源控制单元	含漏电保护断路器，AC220V和DC24V状态指示灯、电源插座	1套
2	光伏控制电源单元	含漏电保护断路器，AC220V和DC24V状态指示灯	1套
3	触摸屏	7",彩色	1个
4	功能模块	DSP核心板2812，通信控制板，光伏发电主电路板	1套
5	直流输入单元	电流表：PA1951-AK1G，DC 0-5A 电压表：PZ195U-AK1G，DC 0-500V 接口：RS485	1套
6	光伏供电控制单元	电池板跟踪方向：东、南、西、北 投光灯控制：灯1、灯2 投光灯运动方向：东西、西东、停止 自动控制：启动、急停	1套
7	PLC	PLC200 CPU226	1台
8	可调电阻	范围：0-1000Ω，无级可调（有刻度）	1套
9	实训台	竖式网孔板基本结构：下方为工具箱+4个轮子，上方为竖式网孔板 尺寸：800mm×600mm×2000mm,±偏离值不大于50mm 外框架构成：铝合金型材； 内嵌喷塑钢板 钢板尺寸：1200mm×820mm，偏离值不大于50mm 钢板厚度：2±0.2mm 钢板孔规格：上方孔尺寸6×10mm，孔左右间距为6mm，上下间距为6mm且错位8mm； 网孔板配有推拉式抽屉，抽屉采用型材外框、2mm钢板底部； 网孔架底部装有滑轮。 附带配套通讯电缆.	1套
五、逆变与负载单元
序号	名称	技术参数	数量
1	逆变输出显示单元	电流表：AC 0-5A 电压表：AC 0-500V 接口：RS485	1套
2	逆变控制电源单元	含漏电保护断路器，AC220V和DC24V状态指示灯	1套
3	逆变器	输入电压：DC12V 输入电压范围：DC9.5V-15.5V 输出电压：AC220V±5% 额定输出电流：1.4A 输出频率：50Hz±0.5Hz 额定功率：300VA 输出波形：正弦波 波形失真：＜5% 转换效率：＞85% 实验模块：正弦波逆变器原理模块	1套
4	开关电源	输入电压：AC 220V 输出电压：DC 24V 输出电流：5A	1套
5	变频器	一体式，防护等级IP20,功率0.37Kw，功能：逻辑控制,信号采集,输出控制	1套
6	电机负载	功率：40W 电压：AC220V 转速：1350rpm	1套
7	模拟舞台灯光负载	二极管字样为“KNT”的发光模块	1套
8	阀控密封式铅酸蓄电池	容量   12V 18Ah/20HR 重量 约 1.9kg 尺寸≥345mm×195mm×20mm	4套
9	实训台	竖式网孔板基本结构：下方为工具箱+4个轮子，上方为竖式网孔板 尺寸：800mm×600mm×2000mm,±偏离值不大于50mm 外框架构成：铝合金型材； 内嵌喷塑钢板 钢板尺寸：1200mm×820mm，偏离值不大于50mm 钢板厚度：2±0.2mm 钢板孔规格：上方孔尺寸6×10mm，孔左右间距为6mm，上下间距为6mm且错位8mm； 网孔板配有推拉式抽屉，抽屉采用型材外框、2mm钢板底部； 网孔架底部装有滑轮。 附带配套通讯电缆.	1套
六、监控单元
序号	名称	技术参数	数量
1	直流电机负载	直流单片机负载	1套
2	工控机	6个串口，含键盘鼠标，具备实时监控和控制设备、提供人机图形界面、支持实时和历史数据的存储功能。	1套
3	监控数据输出装置	监控数据输出速度≥12（ppm） 监控数据输出分辨率：≥4800（dpi）dpi 接口：USB接口	1套
4	实训台	竖式网孔板基本结构：下方为工具箱+4个轮子，上方为竖式网孔板 尺寸：800mm×600mm×2000mm,±偏离值不大于50mm 外框架构成：铝合金型材； 内嵌喷塑钢板 钢板尺寸：1200mm×820mm，偏离值不大于50mm 钢板厚度：2±0.2mm 钢板孔规格：上方孔尺寸6×10mm，孔左右间距为6mm，上下间距为6mm且错位8mm； 网孔板配有推拉式抽屉，抽屉采用型材外框、2mm钢板底部； 网孔架底部装有滑轮。 附带配套通讯电缆.	1套
