一、屋顶工作平台
1.光伏组件
(1)组件电池片类型：晶体硅。
(2)组件功率：200Wp。
(3)工作范围温度：-40℃~+85℃。
(4)输出功率公差：±3%。
(5)峰值功率电压（Vmp/V）:37.5。
(6)峰值功率电流（Imp/A）：5.34。
(7)开路电压（Voc/V）：46.8。
(8)短路电流（Isc/A）：5.45。
(9)采用标准MC4光伏接头，接线盒IP65防护等级。
2.组件安装支架
(1)支架材料：铝型材选用6063-T5材料，铝合金表面阳极氧化原色AA15级。
(2)压块安装面的平面度要求 ±2 mm /1000 mm。
(3)支架设计和抗腐蚀年限≥25年，且易于更换。
(4)满足不同瓦片屋面固定安装使用。
(5)檩条与组件压块条形螺母配合部分应具有齿牙相啮合，组件压块应具备拨片，有防扭、防松措施。
3.风力发电机
(1)额定功率：200W。
(2)风力发电机类型：垂直轴。
(3)额定电压：DC 48V。
(4)启动风速：1.9m/s。
(5)额定风速：11.1m/s。
(6)安全风速：45m/s。
(7)叶片材质：尼龙纤维。
(8)制动方式：电磁。
(9)风向调整：自动迎风角度。
4.模拟屋面
(1)斜屋面，提供的操作实训面积约为7m²及以上。
(2)提供两种结构形式即平屋面和龙骨屋面，两种屋面可无痕快捷的切换。
(3)提供树脂瓦，可模拟国内外住宅及商业建筑常见的屋面环境。
(4)屋面设置登高安全绳，可完成登高等特种工种的实训内容。
(5)设置防雷带、接地点、线架等装置。
(6)屋顶结构强度高且可站立安装，最大程度的还原真实的屋面。
5.模拟光源环境
(1)光源类型：卤素灯头。
(2)可360°调节照向角度。
(3)配置数量：2*4。
(4)手动升降:2.8m。
(5)单台光源：500W*4。
(6)通光量：＞9500Lm。
(7)可控支路：4回路，单独可控。
二、系统操作站
1.混合光伏逆变器
(1)具有输入电压范围宽泛，兼容铅酸和锂离子电池等多种电池接入。
(2)逆变器最大输入电压：550V。
(3)逆变器MPPT数量：2路。
(4)MPPT电压跟踪范围:125V~500V。
(5)额定输出功率：3000W。
(6)最大输出电流：13A。
(7)额定电网电压：230V。
(8)逆变器转换效率：97.6%。
(9)逆变器尺寸：550*200*515mm。
(10)逆变器防护等级：IP65。
(11)逆变器通讯形式：RS485。
(12)电池反接保护：支持。
(13)防逆流功能：支持。
(14)电池电压范围：40-58V。
(15)最大充电电压：58V。
(16)最大充电电流/放电电流：95A/62.2A。
(17)通讯接口：RS485。

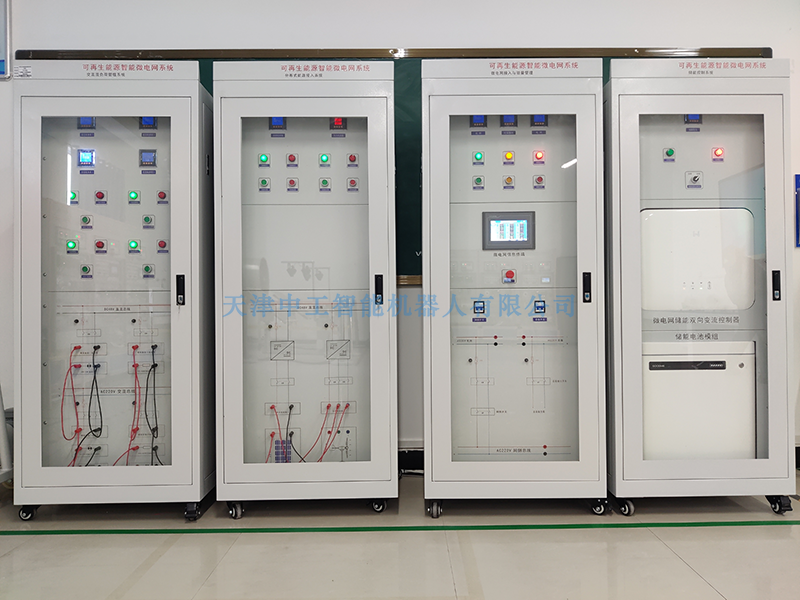

2.GGD并网柜
(1)尺寸：400×700×1850mm，采用可拆卸式模块化设计。
(2)可完成PCC并网连接、多能源并网主电路的保护、控制、数据采集、控制设备二次回路的保护与连接等实训。
(3)并网柜内部采用隔离变压器，确保实训过程中的安全性，起保护、防雷、滤波作用，在并网发电的情况下起到防干扰和稳定电压的作用。
(4)柜体拥有门禁传感器，防爆级别MS830门锁，还原工程实际箱体的功能。
(5)柜体中安装板采用模块化设计，可多用途多考核方式的组合使用，满足不用的实训要求。
(6)拥有模块化组合方式的连接件，可多方式多种类的接入电线电缆的桥架或线管。
(7)多柜体之间拥有多种走线方式，可面向实训接线或非实训接线的区分。
(8)数据采集拥有本地可视化设计，直接可观测数据变化，实时数据可记录至本地数据库，可完成其他功能的调取使用。
(9)并网线缆与实训线缆分开布线取源，可确保实训安全。
(10)内置并网专用断路器、漏电保护器、双向智能电表、接触器等器件。
(11)有分时计量功能，可设置费率和时段。
(12)仪表通讯功能：RS485 通讯。
(13)额定电压：230V。
(14)额定绝缘电压：500V。
(15)最大工作电压(V)：440V。
(16)最小工作电压(V)：12V。
(17)额定工作频率(Hz)：50/60Hz。
(18)额定冲击耐受电压：6kV。
3.SPU储能
(1)电池电压：12V。
(2)容量：65Ah。
(3)重量：20.2Kg。
(4)电池组数量：5块。
(5)最大放电电流：700A。
(6)内阻：5mΩ。
(7)工作温度范围：
放电时：-15℃~50℃。
充电时：-15℃~40℃。
储存：-15℃~40℃。
(8)额定工作温度范围：25℃±3℃。
(9)最大充电电流限制：17A。
(10)循环使用充电电压：14.4~15V/25℃。
4.建筑用能
1)模拟动力控制系统、给排水系统
模块1：
(1)宽输入电压波动范围（±20%）。
(2)内置RS485通讯，支持MODBUS-RTU 通讯协议。
(3)多路可编程输入输出端子。
(4)控制方式多样：V/F控制、无PG矢量控制、V/F分离控制 V/F控制。
(5)启动转矩：0.5Hz 150%额定转矩。
(6)调速范围：1:100。
(7)稳速精度：±0.5%。
(8)0.5Hz可控制电机150%额定转矩稳定运行。
(9)无PG矢量控制（开环矢量控制）。
(10)启动转矩：0.5Hz 180%额定转矩。
(11)调速范围：1:200。
(12)稳速精度：±0.5%。
(13)转矩精度：±5%。
(14)转矩响应：＜20ms。
模块2：
(1)功率：25W。
(2)电压：3PH380（三相）。
(3)电流：0.14A。
(4)启动转矩：425N.m。
(5)额定转矩：190N.m。
(6)额定转速：1400。
2)暖通系统
(1)供电电源：AC220V。
(2)电机功率：15W。
(3)输出力矩：50N.m。
(4)动作时间：26S。
(5)转动角度：0°-90°±5°。
(6)类型：智能调节型。
(7)整机重量：3KG。
(8)耐压等级：1500VAC/1min。
(9)防护等级：IP67。
(10)电气接口：PG13.5尼龙防水电缆接头。
(11)工作环境温度：-30℃-＋60℃。
3)新风系统：
(1)电压220V。
(2)频率：50/60Hz。
(3)输入功率：21W。
(4)输出功率：8.5W。
(5)转速：2600/3000r/min。
(6)绝缘等级：B。
4)建筑照明系统：
(1)主体尺寸：210mm*7mm*17.4mm。
(2)灯珠类型：2835灯珠。
(3)灯珠数量：12珠/条。
(4)电压：220V。
(5)功率：4W。
5)建筑消防系统：
(1)尺寸：335*145mm。
(2)灯源类型：LED。
(3)电压110V~240V。
(4)功率：3W。
(5)电池规格：1.2V/800mAh。
(6)应急时长：≥90min。
(7)应急光效：＞50LM。
(8)防护等级：IP30。
(9)应急转换：＜0.2S。
5.建筑管理系统
1)发电环境数据采集单元
(1)温湿度光照度传感器：温湿度量程：-40℃~+60℃；0%RH~80%RH;光照度量程：0-65535Lux；输出信号RS485-Modbus。
(2)风速仪：测量精度：0-70M/S；启动风速：≤0.3M/S；输出信号RS485-Modbus。
2)系统数据采集单元
(1)交流电压电流多功能组合表：Rs485通讯接口，电压量程 0~450V；电流量程 5A；电源：DC24V；数量：1只。
(2)直流电压电流多功能组合表：Rs485通讯接口；电压量程 0~220V；电流量程 12A；电源：DC24V；数量：3只。
(3)单相电能表：可检测单相电网或三相电网中某一相：电流、电压、频率、无功功率、有功电能、无功电能。可用于本地显示，又能与工控设备连接，组成测控系统。
(4)双向电能表：总电能计量，3费率，8时段
(5)通讯：RS485接口，MODBUS-RTU或DL/T645-97协议，可用于计量有功总电能、反向有功总电能、有功功率、无功功率。也可用于计量低压网络的单相有功电能，可检测电压、电流、功率。
3)站端控制单元
(1)可编程控制器CPU模块：每段32个站，每个网络最多接入126个站点；1个标配以太网口；一个从站最多连接8个MPI主站。
(2)数字量输入模块：输入点数：16；输入类型：漏型/源型（IEC1类漏型）；额定输入电压：24VDC；每组隔离点数：8；同时ON点数：16。
(3)数字量输出模块：输出点数：16；每组隔离点数：8；同时ON点数：16。
(4)人机交互界面：外观尺寸：214*156*36mm；分辨率：800*480；触控屏：4线电阻式；输入电压：24VDC。
4)远程调度监控单元
(1)可完成对可再生能源系统各环节的运行状况进行监控和数据采集，对能源互补运行模式进行自动调节，能够实现产能和用能的智能调配等功能。
(2)监测内容包括：显示当前发电总功率、日发电量、累计总发电量、碳排放量监测、光伏发电功率曲线、当前逆变器运行参数、各类负载运行状态等。支持二次开发。
6.模拟风力环境
(1)功率：1500W。
(2)转速：2800r/min。
(3)最大风量：11000m³/h。
(4)最大全压：320pa。
(5)口径：400mm/16寸。
(6)输入额定电压：220V。
(7)输入额定频率：50Hz。
(8)风速风向可调节。
(9)防震防抖动安装设计。
(10)风速大小可调节。
7.数据模拟终端
(1)可模拟时间、天气、人口密度、压力、温度、湿度、数字信号等18个常规模拟参数。（提供软件截图或演示视频）
(2)具有自定义参数设置空间6个。
(3)通讯输出支持MODBUS-RTU 通讯协议；通讯支持双通道通讯。
三、新能源工程设计概算软件
本软件须具有方案设计、方案评分、账号管理等功能。
1.方案设计：
(1)支持光伏电站、风力电站及储能设施等多种能源综合项目的费用核算。
(2)核算项目包含设备及安装工程概算项目、建筑工程概算项目及其他费用概算项目如项目建设用地费、管理费、勘察设计费等。
(3)能够导出费用合计报表，报表包含设备费、安装费、主材费等分项合计以及总计金额。
2.方案评分：
(1)能够导出所选试题下的所有方案的评分列表，包含对选手输入参数的合理性评判。
(2)对每个方案的项目费用统计。
(3)可自动进行方案间的比较，根据评分标准进行方案评分及排名。
3.账号管理：
(1)区分教师权限及学生权限。
(2)教师权限下可进行试题的设置、学生账号的建立、方案的评分导出等方面的操作。
(3)学生权限下仅可进行方案设计操作。
四、新能源项目经济评价软件
本软件具有方案设计、方案评分、账号管理等功能。
1.方案设计：
(1)支持光伏电站、风力电站及储能设施等多种能源综合项目的经济可行性评估。
(2)经济可行性评估项目包含基础数据如项目规模、系统参数、发电量、电价、电站成本、商业贷款参数、项目资金、投资计算期、经营成本参数、光伏场地费用、其他，发电量如组件衰减后组件功率比率、实际发电电量、自发自用电量、剩余上网电量等。（提供软件截图或演示视频）
(3)能够导出工程总投资、每瓦投资额、投资回收期（税前）、碳交易收益、全投资财务净现值（NPV 税前）、全投资财务净现值（NPV 税后）、全投资内部收益率(IRR 税前）、自有资金内部收益率(税后)、项目资本金净利润率（ROE）、平准化贴现度电成本(LCOE)等报表内容。（提供软件截图或演示视频）
2.方案评分：
(1)能够导出所选试题下的所有方案的评分列表，包含对选手输入的每一项参数的正确性进行评分。
(2)可自动进行方案间的比较，根据评分标准进行方案评分及排名。
3.账号管理：
(1)须区分教师权限及学生权限。
(2)教师权限下可进行试题的设置、学生账号的建立、方案的评分导出等方面的操作。
(3)学生权限下仅可进行方案设计操作。
四、工具及耗材
1.专用工具
玻璃吸盘、坡度测量仪、光伏专业工具套、金属管切割器、护目镜、弹簧弯管器、安全带、限位绳等。
2.通用工具
维修电工基础套件、钳形数字万用表、电子兆欧表、电子式水平仪配三角支架、剥线钳、冷压端子钳、工具腰带、光伏运维清洗工具、操作范围警示围挡、印有“有电危险”“正在检修”“高压止步”的标识警示牌等。
3.实训耗材
桥架及配件、波纹铝塑金属管、波纹铝塑金属管接头、金属穿线管、金属管各类弯头、接头、PVC管、PVC封堵胶、防火泥、PVC管各类弯头、接头、MC4接头、固定螺丝、光伏专用线缆、各种规格的导线等。
