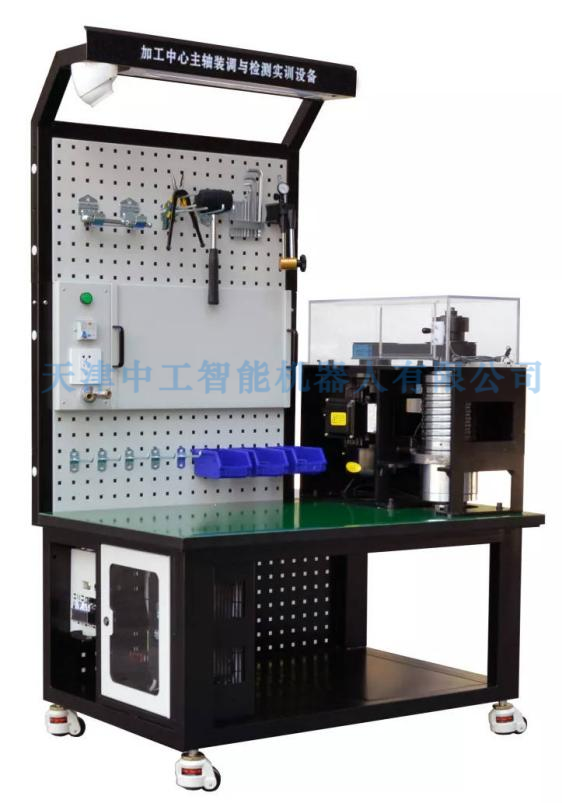

ZNSK-JG02型加工中心主轴装调与检测实训设备

一、设备功能要求

1、要求设备采用模块化设计，主要由主轴安装单元、机械拆装实训台组成。

2、主轴安装单元要求是数控机床上的主轴模块，集加工中心主轴的机械拆装、维修保养、主轴精度调试、主轴性能检测与电气调试为一体。

3、可对安装好的主轴进行运行验证，真实的进行换刀动作

4、能够进行主轴震动测试、主轴温升测试、主轴噪音测试，从零件安装到完成安装后的检测，可展示主轴出厂前的全部过程。

5、要求机械拆装实训台可用于机械模块的拆装、维修、钳工、模具、装配、包装、检测、维修。机械拆装工作台的桌面具有防腐、抗冲击力强等特性。

6、工作台配置有方型网孔板。

7、桌板采用高压合成板，桌面四边并以PVC长型胶条封边，以保护桌边不易受损、耐磨。

8、桌面上放有主轴安装架，安装架内已安装一台三相异步电动机。

9、实训台还需配备有电气控制箱，箱内装有变频器，可用于驱动机械拆装实训台上的三相异步电动机，从而带动主轴旋转。

二、设备实训项目

1、加工中心主轴机械拆装与精度检测实训

2、装配钳工实操实训

3、主轴电路设计实训

4、主轴机械结构原理学习

5、主轴震动测试

6、主轴温升测试

7、主轴噪音测试

三、配置要求

1、1台机械拆装实训台，尺寸≥1100mm×650mm×1100mm。

2、1台变频器，规格要求为品牌变频器，功率≥1.5KW

3、1台主轴，规格不低于BT40。

4、1台主轴电机，三相异步电动机，功率≥1.5KW。

四、技术参数

1、工作电源：三相五线，380V±5%，50Hz。

2、安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护。

3、额定功率：≤2.0KVA。
