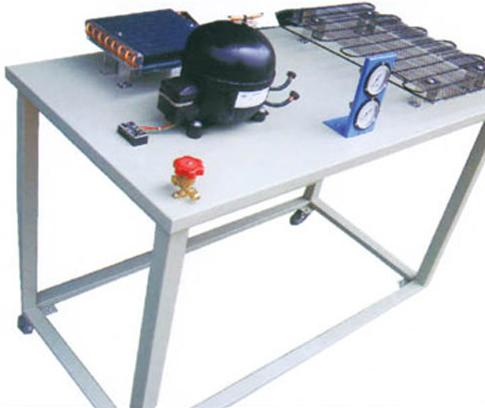

ZN-ZLG型 制冷管路维修基本技能实训设备
ZN-ZLG型 制冷管路维修基本技能实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。ZN-ZLG型 制冷管路维修基本技能实训设备适用于技工院校、职业学校作为制冷基本技能的实训。
二、技术参数：
工作电源：单相三线 220V±5％ 50Hz
制冷剂：冰箱F-12
外形尺寸：1200×600×780mm
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：30Kg
三、配置清单：（单台配置）
|
序号 |
名 称 |
数量 |
性能描述 |
|
1 |
压缩机 |
1台 |
卧式 |
|
2 |
冰箱过滤器 |
1个 |
铜质、管状 |
|
3 |
冰箱冷凝器 |
1个 |
铁质喷塑、片式 |
|
4 |
冰箱蒸发器 |
1只 |
铝质、管式 |
|
5 |
冰箱温控器 |
1只 |
机械可调 |
|
6 |
高压表 |
1只 |
指针式 |
|
7 |
低压表 |
1只 |
指针式 |
|
8 |
视液镜 |
2只 |
圆镜直视、铜质外壳 |
|
9 |
铜管 |
1套 |
圆形 |
|
10 |
手阀 |
1只 |
铜质 |
|
11 |
实验台架 |
1台 |
钢木结构 |
|
12 |
实训指导书 |
1套 |
与实训台配套 |
四、操作工具：（单台配置）
|
序号 |
名 称 |
数量 |
性能描述 |
|
1 |
焊具 |
2只 |
便携式 |
|
2 |
弯管器 |
1付 |
钢质 |
|
3 |
扩口器 |
1付 |
钢质 |
|
4 |
钢管割刀 |
1把 |
钢质 |
|
5 |
电铬铁 |
1把 |
内热式 |
|
6 |
烙铁架 |
1个 |
阻燃 |
|
7 |
剥线钳 |
1把 |
多用 |
|
8 |
尖嘴钳 |
1把 |
钢质、绝缘 |
|
9 |
螺丝刀 |
2套 |
十字、一字各1把 |
|
10 |
真空泵 |
1台 |
一个实验室配一台 |
五、操作工具
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
