ZN-8641型 现代通信技术实验平台(高端型)

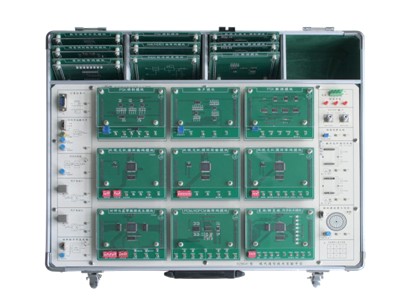

注:产品以实物为准!
二、技术指标
1.产品的设计是结合了高等学校电子信息类规划教材，如《通信原理》第2版(宋祖顺编著)、《现代通信原理》(曹志刚、钱亚生编著)等教材相关内容所研制的新一代通信技术实验教学装置。
2.采用了“底板+实验模块”的结构，不仅按实验内容与功能将电路模块化，而且各个模块独立设计，能方便地组合进行单元实验和多种单/双工通信系统实验。同时可按用户需求定制模块、选购模块、升级模块。详细见“系统组成”项。
3.实验模块的输入输出信号都采用铆孔开放出来，由实验者根据实验需要进行连接组合，增强实验者的参与性。
4.每个实验模块都采用有机玻璃覆盖保护，方便实验室管理。
5.实验中的重要参数都可以调节或设置，方便实验者分析对比。
6.可完成单元、系统实验几十项，涵盖了终端编译码、线路编译码、调制解调、信道传输等方面的内容。
7.内置函数信号源、数字信号源、电话接口、计算机接口、同轴电缆信道、光信道、音频功放等功能模块，详细见“系统组成” 项。
8.内置4组稳压电源，全部具有短路软截至保护自动恢复功能，并提供电源输出接口。
9.系统涉及了计算机通信、MS51、DSP、CPLD等多种技术，并留有开发接口，二次开发性强。
三、.系统组成
本系统由1个底板和16个标准配置实验模块组成，详细参数见下表：
底板模块：
|
|
非同步正弦波 |
频率0.3～10KHZ连续可调，幅度0～10V连续可调。 |
|
|
非同步三角波 |
|||
|
非同步方波 |
|||
|
同步正弦波 |
频率2KHZ，幅度0～10V连续可调。 |
||
|
语音接口 |
一路语音接口 |
语音信号输入 |
|
|
抽样脉冲 |
同步矩形脉冲 |
频率8KHZ |
|
|
非同步矩形脉冲 |
频率2～35KHZ连续可调 |
||
|
计算机接口 |
RS232 |
提供发送输出、接收输入的连接接口 |
|
|
电源 |
提供-12V、+12V、+5V、-5V等系统电源，另提供输出接口 |
||
|
实际通信信道 |
同轴电缆 |
1310nm、1550nm一体化光端机，此部分选配 |
|
|
光纤通信 |
|||
|
音频终端 |
终端滤波放大器 |
提供多组滤波器、音频功放、喇叭 |
|
|
眼图观测 |
可观测噪声、串扰、理想眼图 |
||
|
实验模块接口 |
可同时安放9个实验模块，完成单元、系统性实验 |
||
|
数字信号源 |
15位m序列 |
频率2KHZ、32KHZ可设置，另可根据用户要求配置 |
|
|
127位m序列 |
|||
|
手工设置序列，全1、全0，其它 |
|||
实验模块：
|
1 |
时钟与基带数据发生模块 |
提供系统时钟和各类数字信号源 |
|
2 |
PAM脉冲幅度调制模块 |
完成抽样定理、PAM调制、传输模拟实验 |
|
3 |
PCM/ADPCM编译码模块 |
完成PCM、ADPCM编译码单元实验 |
|
4 |
CVSD增量调制编译码模块 |
完成CVSD编译码单元实验 |
|
5 |
AMI /HDB3编译码模块 |
完成AMI /HDB3编译码单元实验 |
|
6 |
频分复用 |
完成线路成形与频分复用 |
|
7 |
数字频率合成模块 |
完成压控振荡器、频率合成实验 |
|
8 |
FSK(MSK)调制模块 |
完成MSK、FSK调制实验 |
|
9 |
FSK(MSK)解调模块 |
完成MSK、FSK解调实验 |
|
10 |
BPSK(DPSK)调制模块 |
完成BPSK、DPSK调制实验 |
|
11 |
BPSK(DPSK)解调模块 |
完成BPSK、DPSK解调实验 |
|
12 |
噪声模块 |
提供白噪声 |
|
13 |
复接/解复接、同步提取模块 |
完成多种数据的时分复接解复接、码分复接解复接、位同步帧同步提取实验 |
|
14 |
卷积、汉明、交织、循环编码模块 |
完成卷积、卷积、汉明、交织、循环编码实验，多种码型变换 |
|
15 |
卷积、汉明、交织、循环传输模块 |
信道仿真 |
|
16 |
卷积、汉明、交织、循环译码模块 |
完成汉明、交织、循环译码实验， |
|
17 |
软件无线电-调制模块 |
完成PSK调制；FSK调制；MSK调制；QPSK调制； OQPSK调制；CDMA编码和多种模拟调制； |
|
18 |
软件无线电-解调模块 |
PSK解调；FSK解调；MSK解调；QPSK解调等； OQPSK调制；CDMA译码 |
