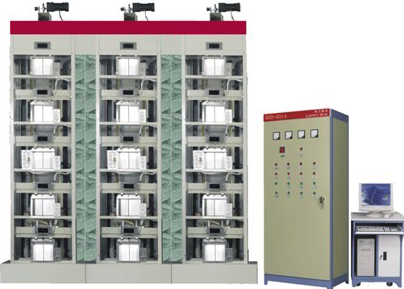

ZN-608B型 智能型群控仿真电梯实训考核设备(五层实物)

产品分类:电梯安装维修实训设备

产品型号:ZN-608B

品牌:中工智能

产地:天津

价格:询价

产品简介:

智能型群控仿真电梯实训考核设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制,并且设置了电路部分、机械部分等常见的几十项故障供学生动手实操。整套设备采用三台五层电梯群控,每台电梯都有一台PLC控制,PLC之间通过RS-485串行通讯交换数据,电梯外呼统一管理,更加接近现实中的楼宇电梯控制。学生不但可以锻炼故障检测和排除故障的能力,还可以了解多台PLC联机编程原理和提高编程技能水平。通过计算机网络、编程软件、考核系统软件、人机界面与硬件配合,充分体现了科学性、先进性、实现了信息化、网络化、智能化、监控性、实时性、拓展性、互动性、系统性、安全性和智能考核打分等功能。 本设备采用交流变频调速器与PLC通过开关量或数字量两种模式进行控制,并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯,每部电梯都由一台PLC控制,PLC之间通过RS-485串行通讯卡交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。通过它,学生不但可以提高故障的检测和排除能力,还可以了解多台PLC联机编程原理从而提高编程技能。 整套系统的通讯接口采用开放式结构,且可以联入教学网络中,可以成为楼宇智能化控制系统的一部分。该套系统配备智能考核软件系统,可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

ZN-608B型 智能型群控仿真电梯实训考核设备(五层实物)

  1. 产品概述

           ZN-608B型 智能型群控仿真电梯实训考核设备(五层实物)采用交流变频调速器与PLC程编的开关量与数字量双制式控制,并且设置了电路部分、机械部分等常见的几十项故障供学生动手实操。整套设备采用三台五层电梯群控,每台电梯都有一台PLC控制,PLC之间通过RS-485串行通讯交换数据,电梯外呼统一管理,更加接近现实中的楼宇电梯控制。学生不但可以锻炼故障检测和排除故障的能力,还可以了解多台PLC联机编程原理和提高编程技能水平。通过计算机网络、编程软件、考核系统软件、人机界面与硬件配合,充分体现了科学性、先进性、实现了信息化、网络化、智能化、监控性、实时性、拓展性、互动性、系统性、安全性和智能考核打分等功能。
        ZN-608B型 智能型群控仿真电梯实训考核设备(五层实物)采用交流变频调速器与PLC通过开关量或数字量两种模式进行控制,并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯,每部电梯都由一台PLC控制,PLC之间通过RS-485串行通讯卡交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。通过它,学生不但可以提高故障的检测和排除能力,还可以了解多台PLC联机编程原理从而提高编程技能。
         ZN-608B型 智能型群控仿真电梯实训考核设备(五层实物)的通讯接口采用开放式结构,且可以联入教学网络中,可以成为楼宇智能化控制系统的一部分。该套系统配备智能考核软件系统,可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。

    2、技术参数
    工作电源:AC380V±5%(三相五线) 50Hz
    额定电流:5A
    环境温度:-10℃~40℃
    相对湿度:≤90%
    外形尺寸:1980×660×3000mm
    控 制 柜:800×480×1850mm
    变 频 器:FR-A740-0.75KW
    P L C:三菱FX2N-64MR
    控制方式:开关量/数字量双控及VVVF技术
    层 数:五层五站×三台
    曳引机功率:90W/380V
    设备重量:700Kg
    3、产品结构
    井道框架:相当于电梯附着的建筑物,为电梯提供支承,固定导轨,采用钢架结构。
    曳引机:位于柜架顶部,是电梯的动力设备,安装在两条承重梁上。主要由以下部分组成。
    电动机:鼠笼式三相感应电动机,采用变频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的舒适感。
    制动器:只在电梯通电运转时松闸,当电梯停止时制动,并保持轿厢位置不变,工作电压为AC220V。
    控制器:采用蜗轮蜗杆减速器,具有精度高、效率高、噪音低的特点。
    曳引轮:绳槽为半圆槽,提供钢丝绳与绳轮之间的磨擦力。
    变频器:根据PLC给出的指令,对电机的运行频率、电压进行调制,使电机平衡。
    可编程序控制器(PLC):控制电梯的运行状态,根据内呼或外呼信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号、顺向载停、反向保留信号、自动关门等功能。
    安全及门锁回路:由继电器回路组成,门锁、急停开关的通断决定安全回路的正常与否,以使PLC判断电梯是否处于安全状态。
    导 轨:分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
    轿 厢:由曳引钢丝绳悬挂,通过曳引轮另一端连接对重,在导轨上运行,轿厢装备自动门,门上装有联锁开关,当门关闭后电梯才能启动,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。
    对 重:与轿厢连接,作用是平衡轿厢的重量。
    层 门:门上有门锁开关,当层门关闭后,电梯才能启动。
    操纵箱:设在井道正面左侧,模拟乘客在轿厢内选层的信号输入设备
    数字显层器:七段数码管显示轿厢所在楼层“1”、“2”、“3”、“4”、“5”选层按钮、开关门铵钮
    方向指示灯:电梯运行方向指示
    超重指示灯:电梯超重时指示(带声音报警)
    电源锁:开关电梯电源,即首层外呼盒
    减速信号系统:由永磁感应器构成,提供轿厢停层位置信号
    终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端。
    4、基本配置

N0

配置名称

型号

规格(长×宽×高)

单位

数量

备注

群梯控制实训考核设备

1

五层五站教学透明电梯

SB-608B

660×660×3000mm

3



2

控制柜

SB-608B

800×480×1850mm

1



3

计算机系统



1

校方自配

4

电脑桌

SB-608B-3

600×750×780mm

1



5

高级五轮转椅



1



6

手持编程器

FX-20P



1



7

编程电缆

SC09



1



8

电源电缆



1



9

ZN-608B群梯实训说明书



1



10

配套光盘



1

包含相关软件及电子版手册

5、可进行的实验项目
电梯单梯运行演示
电梯群控运行演示
电梯安全保护装置演示
电梯门系统运行演示
电梯运行状态监控
电梯运行调速实训
电梯门机调速实训
电梯排故实训
电梯编程实训
6、群梯控制系统智能考核监控软件
       本套设备的智能监控软件要根据实物的功能而设计的,界面要简单明了。在一台电脑的界面上就可以监视到整个电梯群的工作情况,每台梯的位置,运行状态,以及超重情况。
