ZNDT-ZNT03型智能型串行通讯透明教学电梯实训考核系统

一、概述
        ZNDT-ZNT03型智能型串行通讯透明教学电梯实训考核系统是为了配合大中专院校、技校、职业学校、劳动就业培训中心、特种设备检测中心培训电梯操作上岗证、电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程而开发的实验演示教学设备。

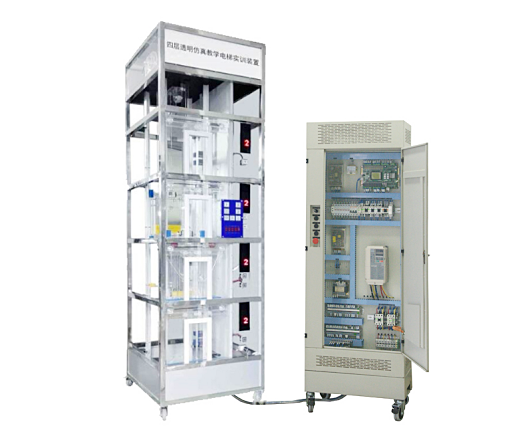

        ZNDT-ZNT03型智能型串行通讯透明教学电梯实训考核系统总体分为四大部分：透明井道部分、智能型串行通讯电梯专用电气控制系统部分、变频门机部分和曳引机部分。电梯井道各重要机械部件均采用透明有机玻璃,完全仿照真实电梯的结构缩小精制而成。电梯的电气控制系统采用智能型串行通讯电梯专用控制系统，它包括主控器（主控电脑板）、轿厢控制器、指令控制器、楼层显示控制器进行智能控制和安川变频器(VVVF)调压调速调频驱动。门机部分采用钢架结构，包含门机变频器、光幕、厅门。曳引机部分包含减速箱、抱闸等，运行时门机部分和曳引机部分能和透明井道中的轿厢同步工作，功能及工作原理与实际电梯完全一样。让学员既能看到轿厢在井道中的运行情况又能看到实际厅门、轿门及曳引机的工作状态。可根据相关电气参数设置主板及变频器参数及电梯快慢车、舒适感的调试，最后经过井道自学习后自动储存在主控电脑板内。随产品配备的"调试手册"详细说明了井道、机房、控制柜、轿顶、底坑等部分的布线、安装、计算和注意事项，是培训电梯维保人员及调试员的不二选择，真正做到使学员学有所用、学以致用。

二、 主要技术参数
1、 控制柜外形尺寸：650（长）×385（宽）×1930（高） mm
2、 输入电压：AC380±7% 50HZ（三相五线制）
3、 控制方式：主控CPU (VVVF)变频器调压调速调频全集选控制
4、 结构形式：6层站
5、 层站形式：6层6站6门
6、 变频调速器：
  型号：安川A1000
  功率：5.5KW
  输入电压：400V级50HZ
  输出电流：14.8A
7、电气控制柜重量：100kg

（1）门机外形尺寸：1630（长）×1000（宽）×1950（高）mm
（2）控制方式：VVVF变频门机
  型号：NICE900-D-A-S OP2
  功率：200W
  输入电压：220V/50Hz
  输出电流：1.3A
  光幕外形尺寸：1000（长）×25（宽）×15（高）mm
  型号：WECO-917A71
（3）重量：115kg
8、曳引机

（1） 外形尺寸：900（长）×550（宽）×810（高）mm
（2）型号：YJG120K
  速比：31:1
  速度：1.0
  绕绳方式：1:1
  功率：3.5KW
  额定电流：7.9A
（3）输入电压：AC380±7% 50HZ
（4）控制方式： (VVVF)变频器调压调速调频控制
（5）抱闸电压：直流110V
（6）重量:180kg
9、透明井道

正面                                                                                     背面

（1）外形尺寸：900（长）×600（宽）×2530（高）mm
（2）曳引机型号：YS-5634W
（3）曳引机减速比：1:15
（4）电压：3×380V
（5）功率：0.18KW
（6）转速:1400rpm
（7）层站形式：6层6站6门
三、基本结构
1、电梯机房部分：

2、轿厢、轿门部分：

3、轿顶部分：

4、控制柜部分：

5、轿厢控制器部分：

6、外召唤控制器部分：

7、主控CPU部分：
