ZN-JK15型 智慧交通应用实训系统

产品分类:物联网技术实验设备

产品型号:ZN-JK15

品牌:中工智能

产地:天津

价格:询价

产品简介:

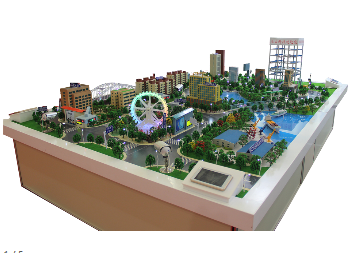

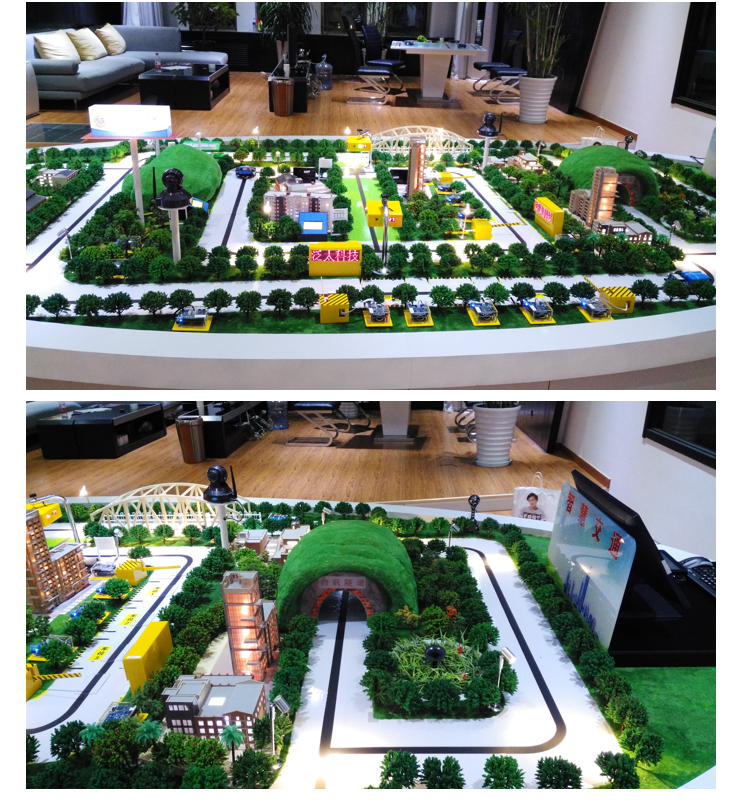

智能交通应用实训系统将物联网技术融入到现代交通的基础设施、停车场、公路灾害预警智能车等系统中,保证交通畅通。提高运输效率;也使 得学习者学握每个子系统的原理和业务逻辑,缩短学与用的距 离。 以城市道路交通为原型,融合了无线传感器网络、RFID 射频识别、图像识别、无线通信、云服务、M2M中间件等物 联网先进技术,依托部署在交通沙盘中的智能车、红绿灯、公 交站、RFID设备、模拟摄像机网络摄像机Android网关. 图像服务器等设备,实现智能车红绿灯控制、公交站自动擂 报.路灯控制、智能停车场、违章抓拍、车牌识别、人流虽检 测公路灾害智能预警等功能,为物联网专业教学提供了一个 完备的应用实训系统。

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

ZN-JK15型 智慧交通应用实训系统

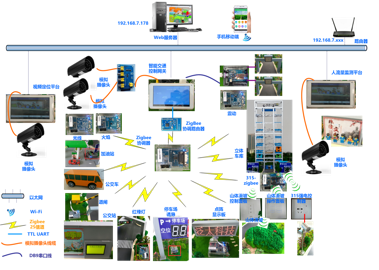

一、系统架构
       系统采用B/S架构,由网关。后台数据管理终端. WEB管理平台、Android移动端组成。网关软件主要用来添加高频卡号信息添加zigbee设备、超高频天线串口号设置闯红灯模式设置、光线阈值设置、灾害模拟设置、车库信息添加、人流星设置、 服务器连接设置、关联设置以吸各类数据查看等功能。WEB客户端主要为管理员和司机提供人机交互界面,可实时查看公交站信息车辆到站信息车位状态信息以及车辆调度情况。

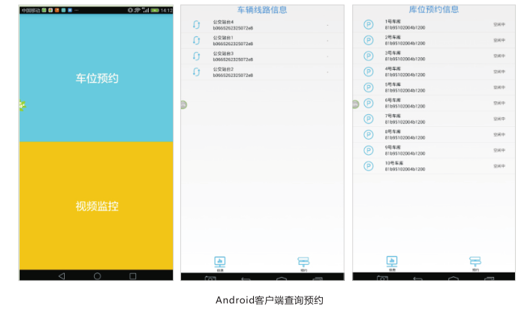

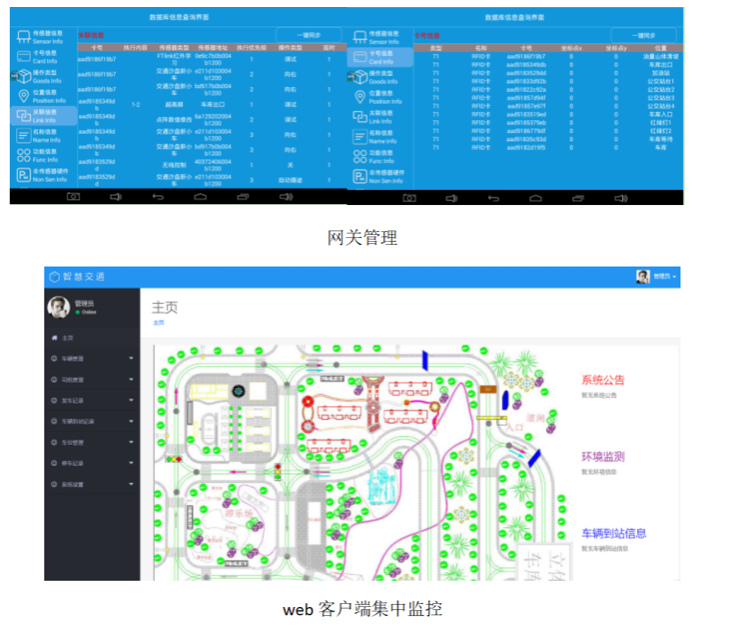

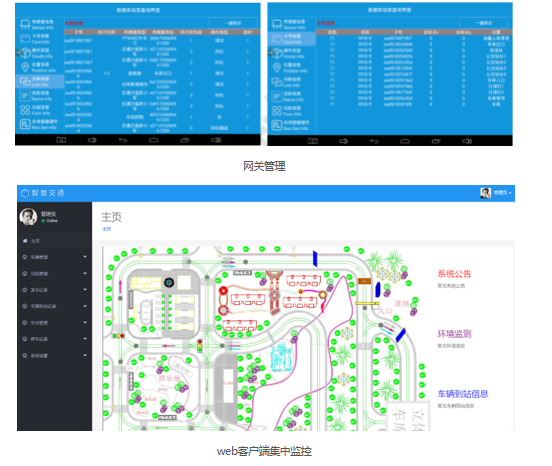

Android移动主要实现车辆到站信息查询和车位预约。参考软件界面如下所示。
二、系统功能

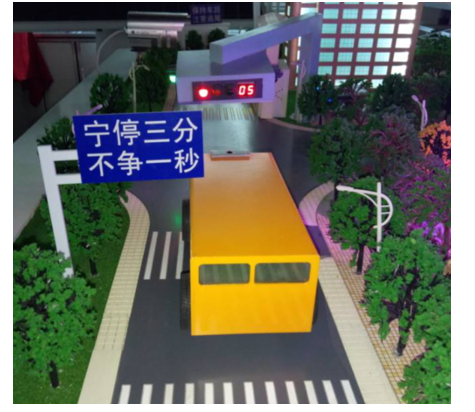

0智能公交车
       用磁条寻迹模式。四驱,内含ZigBee.磁导航传感器、RFID读写器, 测距传感器、控制器,实现自动行驶、自动停车、车辆电池电显采集显示行车避让等。车辆安装电子车牌,实现公交车辆的唯一身份标识。
0实时道路视频监控(行车记录仪)
智能车上安装摄像头。实时采集前方道路视频流,用于行车记录仪。用户可通过网页或移动APP,远程访问实时录像。

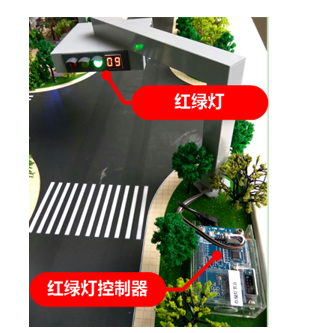

0红绿灯控制
主要对交通十字路口、丁字路口的红绿黄灯的有效控制,有序管理路的车流星情况,柯人工干预红绿灯时延。保证道路交通的安全和畅通。

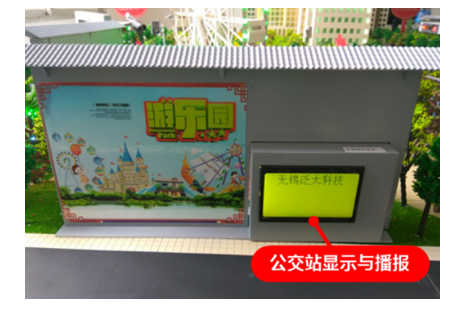

0公交站自动停车与语音报站
四个公交站。每个公交站都有一个 公交信息显示播报系统。实时显示公交车距离本站的站数,到达站点后,站台自动擂报。
0路灯节能控制
根据光线传感器采集的光亮度值,自动控制路灯的打开和关闭。车辆行驶时,行驶前方路灯依次打开,行驶后方。路灯依次关闭,达到动态调整,节约能源的目的。

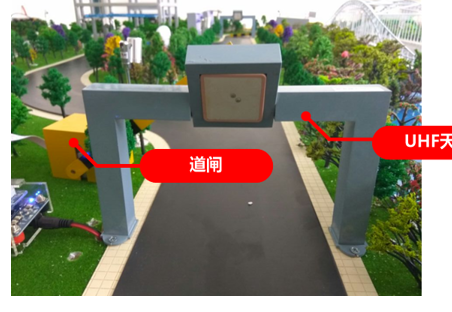

0车辆ETC出入口自动收费
高速ETC出入口安装有I业级超高频读写器。用来识别车辆的电子车牌,计算车辆的行驶时间路费、实现自动扣费,无人值守;
0违章抓拍
       将按中心运行管能交管理软件,主要文现城市公交与家车在生城市交通的间打灯章车物的记录等功能当城市交通内有车辆反文交通规时,拍摄多张照片,记录小车注章情况并时上接给交通管理软件。

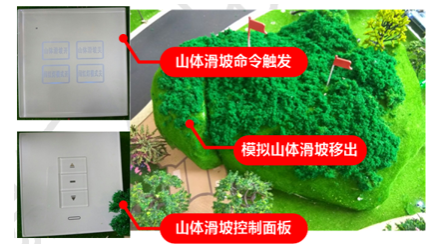

0灾害预警系统系统
      提供道路交通周边环境如高速公路森林着火、山体滑坡等的动态监测。当灾害发生时,传感器探测到后。将信息发送给网关,网关通过无线 通信立即推放灾害信息,沿路交通指示牌上示灾害信息,同时将灾害信息无线发送给车辆,车辆收到后,选择其他安全路段行驶。信息公告牌:实 时接收并显示中央控制器发来的路况灾害等信息。

0车辆预约
  系统提供Android移动客户端APP,可实现车位状态查询、车位预约以及公交车信息查询功能。

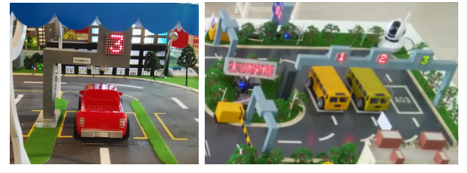

0智能停车场
具有车辆识别功能:停车场出入口安装有工业级超高频读写器。用来识别车辆的电子车牌,计算车辆的停车时间停车费实现自动扣费,无人值守;
具有出入口闸机控制功能:利用无线通信节点和电机控制器实现闸机的抬杆和落杆。
具有停车位自动检测功能:至少包含3个停车位。每个停车位安装有车辆探测显示器,示车位编号和状态。车位空闲时,示绿灯,说明车辆可预约停靠。当车位被预约时,际黄色,说明当前车位被预定。车辆行驶到车位时,超声波探测到有车辆停靠,就会显示红灯,同时将状态发送给中央控制器。.

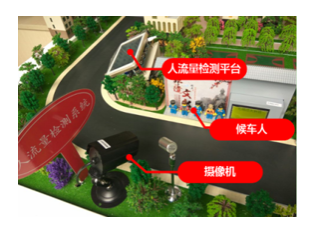

0人流显检测
智慧公交需要实时检测人流显的多少,调整公交车辆的出车频率。系统通过图像识别算法。对公交站台的人流显进行检测、分析,并上报到控制器。

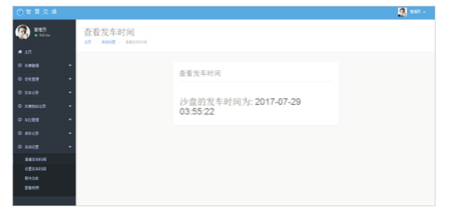

0公交车调度

公交车调度总控电脑可以随时监控各路公交车的乘客人流量,如果乘客人流显很大,进行报警联动,调度公交车出车频率。及时解决该路段公交车乘客拥挤问题。反之当乘客人数较少。减少出车频率从而降低运营成本。

0 B/S架构,支持局战网和公网服务器搭建
由管理网关、后台服务器(云服务平台)、 WEB客户端、Android移动端组成。
如果使用云服务平台。可以实现外网访问,同时可根据学校网络情况,实现服务器的本地化部署。网关软件主要用来添高频卡号信息添加zigbee设备、超高领天线串口号设置、闯红灯模式设置、光线阈值设置、灾害模拟设置车库信息添加人流星设置服务器连接设置、关联设置以及各类数据查看等功能。WEB客户端主要为管理员和司机提供人机交互界面,可实时查看公交站信息车辆到站信息车位状态信息以及车辆调度情况。Android移动主要实现车辆到站信息查询和车位预约。
三、课程资源

1.学握智慧交通项目开发流程。

2.学习智慧交通物联网传感器节点的使用。

3.深入理解物联网通信协议和云平台通信协议。

用案例。

课程简介:本课程属于应用实训开发课程,以智慧交通为主题场景,综合运用传感器知识物联网通信知识物联网云应用知识开发智慧交通应

课程目录:





章节



课程



设备简介



平台认知



行业简介



智能交通行业简介



智能交通行业现状分析



智能交通应用案例

传感器场景应用案例



智能小车行驶控制实验



红绿灯控制实验



点阵与公交站台显示播报实验



路灯控制实验



道闸控制实验



超高频车辆识别读卡实验



模拟摄像头照片拍摄实验



......

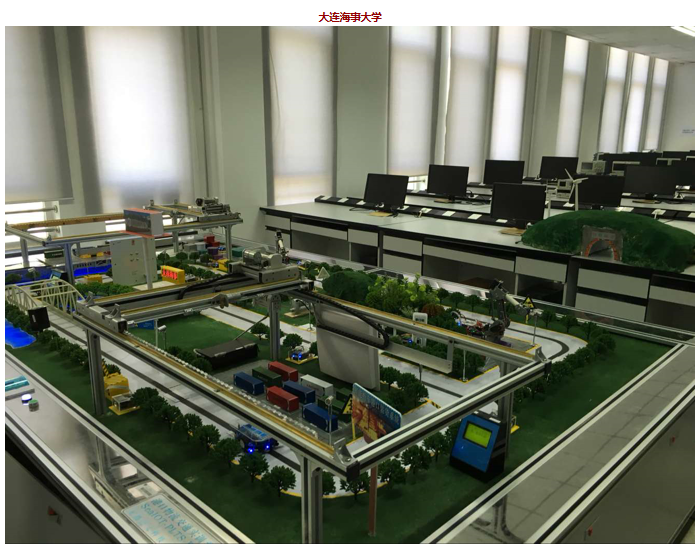

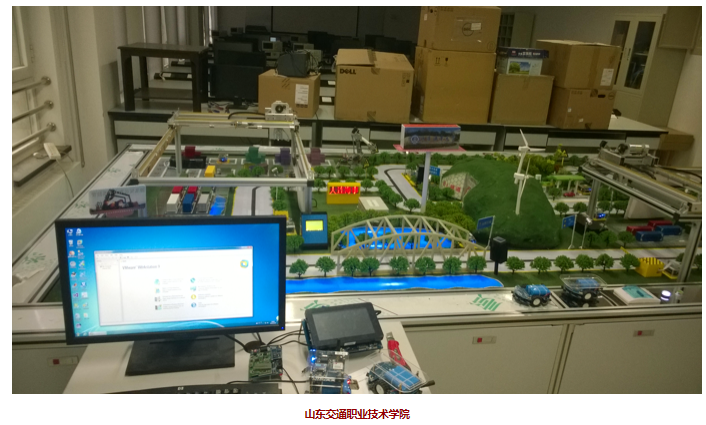

四、成功案例
