ZN-JK30型 M-KL9-EV通信模块
一、概述

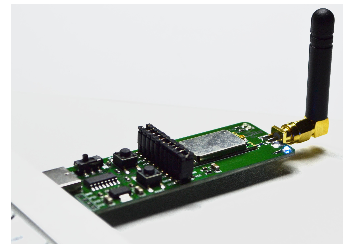

M-KL9-EV评估板是基于SX1278芯片的LoRa通信模块测试板，以M-KL9模块为核心，增加USB转串口及5V转3.3V电路，外加SMA接 口天线接口,并且标配470MHz的胶套天线，其便携性及即插即用的特点，是进行LoRa通信测试与验证的不选择。
二、特点
1.支持USB接口，即插即用，使用简便;
2.采用LoRa技术，可视传输距离较远;
3.通信参数可根据需求灵活配置;
4.使用SMA天线接口，方便更换不同规格的天线;
5.可同时支持点对点及星型网络;6.支持本地软件升级功能。
三 、原理框图

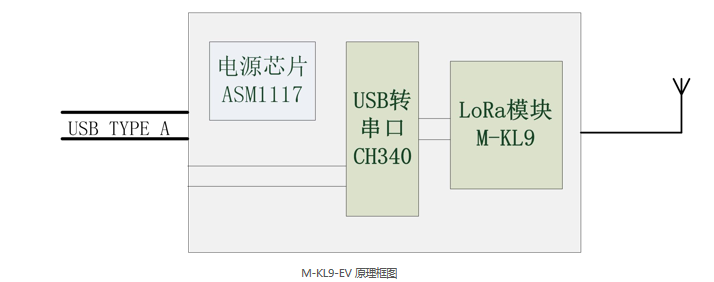

1.原理框图
M-KL9-EV模块评估板F品基于LoRa透传模块M-KL9,增加USB转串口芯片CH340,以吸5V转3.3V电源芯片ASM1117.外加SMA天线接口及USB接头，使用USB口供电与通信，即插即用，使用灵活方便，终端原理框图如下图所示:

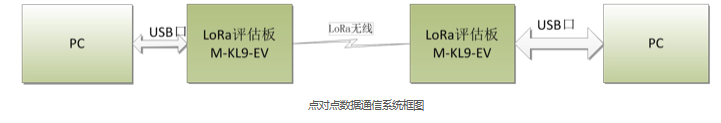

2.点对点通信.
M-KL9-EV之间可以采用点对点的方式组成通信系统。如下图系统拓扑框图所示，使用两个M-KL9-EV分别与两台电脑主机连接即组成了一个简单的
点对点的通信系统。在电脑端通过串C ]来模拟传感器收发数据，来测试实际应用环境下的信号要盖、通信性能等。

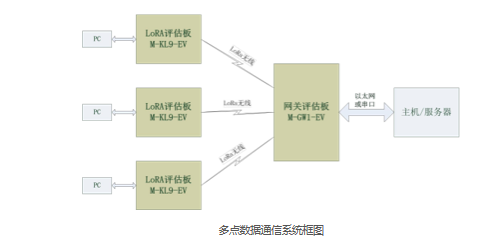

3.多点通信
也可以使用多个M-KL9-EV评估板与网关评估板M-GW1-EV组成一个一 对多的星型网络， 如下系统拓扑图所示。(关于网关 M-GW1-EV的具体使用
说明及参数性能请参照相关文档。)
四、接口与配置

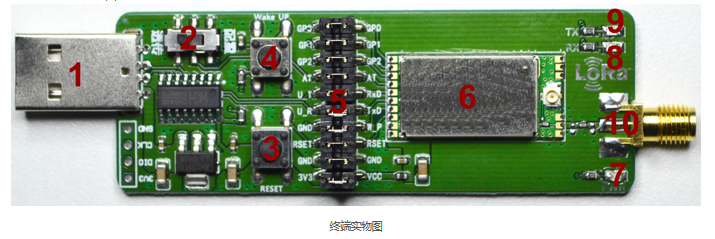

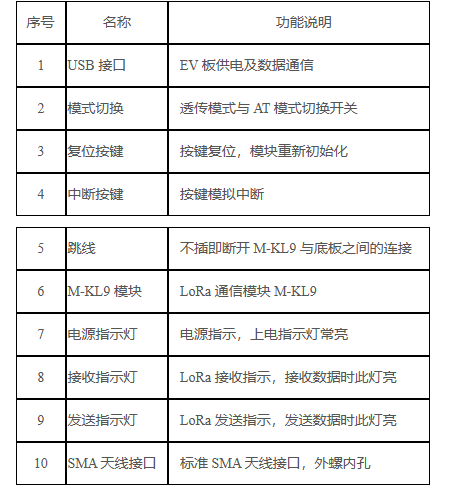

RTU终端接口说明
RTU终端接口说明
