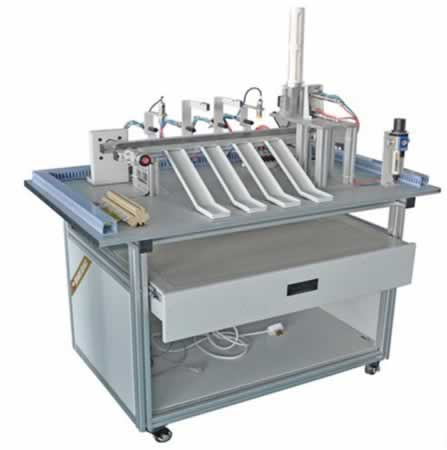

小型环形生产线检测控制实训装置
一、简介：
小型环形生产线检测控制实训装置是针对机电一体化实训教学的要求而研发的，它集PLC控制、位置控制、材质及颜色检测、光电传感器计数、工控组态技术于一体的实训教学装置，通过传感器信号采集，PLC编程，对传动电机及多种传感器的开关量控制及时序逻辑控制，实现生产线环行传输作业的功能。小型环形生产线检测控制实训装置适合于机械制造及自动化、机电一体化、自动化、电气工程等专业的《机电传动与控制》、《运动控制》、《机电一体化技术》、《计算机控制技术》、《检测与转换技术》、《可编程控制技术》等课程开设实训课。
二、技术参数
1.输入电源：单相三线～220V±10%50Hz
2.工作环境：温度-10℃～+40℃相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：＜0.5kVA
4.外形尺寸：1000mm×640mm×1200mm
三、系统组成
1.环行生产线主体由底板、实训桌（型材结构）、传送链、滚筒、物料及电气控制等部分组成。
2.控制面板：由启停控制开关，各个执行器的控制端均引出，方便接线。
3.电气控制由单相交流电机、色标传感器、电感传感器、光电传感器、行程限位开关、开关电源等器件组成。其中PLC可选用西门子或三菱或欧姆龙系列的可编程控制器，其中西门子主机为CPU224AC/DC/RLY内置数字量I/O（14路数字量输入/10路数字量输出）；三菱主机为FX1N-24MR内置开关量I/O（14路开关量输入/10路继电器输出)。
四、实训项目
1.PLC控制交流电机
2.光电传感器的计数控制
3.颜色分类检测
4.循环送料检测综合控制
