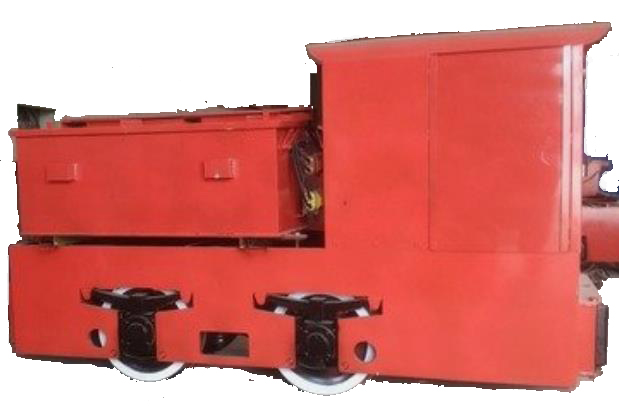

蓄电池式煤矿电机车直流调速系统实训装置

一、使用环境
蓄电池式煤矿电机车直流调速系统实训装置适用于煤矿井上、井下有煤尘及爆炸性气体的环境中，其使用环境条件为
环境温度为-35C ~+40C;
环境空气湿度不大于97%(+25C);
有甲烷和煤尘等爆炸危险的矿井中;

二、技术规格

型号	单位	技术数据
轨距	台	600
机车宽度	mm	920
机车长度	mm	3000
机车高度	mm	1594
粘着质量	mm	5
小时速度	t	7
最大速度	km/h	14
小时牵引力	km/h	7.06
最大牵引力	kN	12.26
轴距	kN	850
轮径	mm	Φ520
驾驶室	mm	单驾驶室
		具有容量指示器和漏电检测
通过最小曲率半径		6
牵引电动机型号及数量	m	ZWBQ-7.5 (72) 2台
电动机小时功率		7.5×2
额定电压	kW	90
电源箱装置型号	V	DXT90/385 (单机配两组)
蓄电池容量		385
调速方式	Ah	直流变频调速(无刷直流牵可电机无级调速)
制动方式		电制动(为主制动) +机械制动(驻车为辅)
减震方式		板弹费
传动方式		两级传动
充电设备		防爆充电机一台
瓦斯报警断电仪、瓦斯传感器		中煤科工集团重庆煤科院生产的KG9701型低浓度瓦斯传感器
电喇叭		提供防爆电喇叭
防爆警示双色(白、红）转换灯		提供

三、设计、制造、检验标准
设计和制造应符合适用的中国最新版国家标准(GB)、煤炭标准(MT)或在国际范围内被接受的标准。标准如与甲方所执行的标准不一致时，取高标准执行，其它标准按国标、部标或行业标准制造验收。
《煤矿安全规程》(2016版)
执行标准MT491-1995《煤矿防爆蓄电池电机车通用技术条件》
其它相关的国家或行业标准。如遇较高版本，按较高版本执行。
乙方所使用的标准、规范均应是投标前一个月的有效版本。计量单位应统一用国际单位制(SI)表示。
四、技术要求
1、我矿购置的型号为CTY5/6GP防爆特殊性蓄电池盘式电机车运用《盘式直流无刷电机及其控制技术》，电机车所配置的电机是轴向磁场直流无刷的电机(盘式直流无刷牵引电机),集交流变频电机和直流电机的优点于一体，能实现免维护，机械特性硬，过载能力大，启动平稳、机车能长期低速重载运行，运转时噪声小。克服了交流变频电机机械特性软而在启动时易造成的冲击。
2、机车运行全速度段应无级均匀调速。机车运行控制应为数字控制技术，能根据机车运行工况，自行编制机车运行控制程序，实现机车无人驾驶。也可根据不同运行工况修改源程序。以适应不同我矿各巷道运行工况。
3、电机车的减速、制停由调速器控制。机车的制动应主要为电制动、制动效果好，故障率低，安全可靠。操作简便、并能将减速和制动的能量转化为电能反馈于电源，节能且环保，必须能克服电阻调速的致命弱点一-机车下坡的“飞车”事故。
4、减速器须与电机同轴，能克服因减速器与电机不同轴所产生的冲击，提高机车使用寿命。
5、电机车运行和维护成本必须低。尽量实现不需更换电机碳刷和换向器:主制动实现为电制动，不需经常更换闸瓦，能减少工人的劳动强度。
