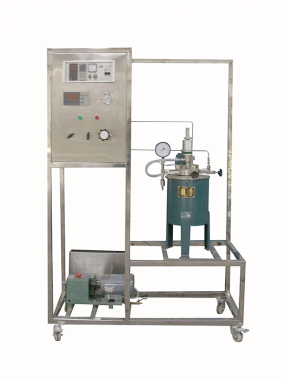

ZNHG-LN14型釜式反应器实验装置

一、釜式反应器实验装置功能
1.ZNHG-LN14型釜式反应器实验装置了解釜式反应器的工作原理。
2.学习反应釜的操作流程。
3.学习反应釜的温度、压力等控制方法。

二、设计参数
1.搅拌电压：0—200V、转速: 0--1500 r/min。
2.操作压力：0-5MPa、操作温度：常温-200℃。
三、公用设施
1.水：：装置冷凝器连接自来水。
2.电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
四、主要设备
1.反应釜由电加热炉、反应装置、搅拌和传动系统，以及安全阀等组成。
2.304不锈钢搅拌反应器，反应釜容积1L，使用压力范围：常压-5MPa，*高使用温度
200℃，釜盖上进气口配针型阀、取样口配针型阀、防爆口配安全阀。
3.压力控制采用304不锈钢调压阀。
4.釜加热炉功率：1.5KW，搅拌转速：0-1500r/min。
5.转子流量计LZB-3，测量范围：16-160ml/min，1台。
6.反应器内温度显示：宇电AI701，1台。
7.宇电AI518数字温度控制仪，1台。
8.搅拌速度传感器1台。
9.数字转速测定仪1台。
10.压力表量程为6MPa，1台。
11.计量泵功率30W；*大流量2L/h；冲程频率120r/ min；吸程2m。
12.电器：接触器、开关、漏电保护空气开关。
13.304不锈钢管路、管件及阀门。
14.304不锈钢仪表柜：测控、电器设备在实验架上。
15.304不锈钢材质框架1200*500*1600mm(长×宽×高)，带脚轮及禁锢脚。
五、测控组成
