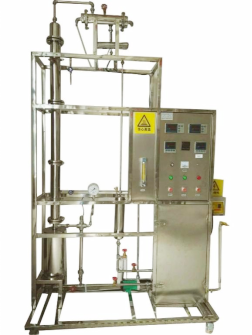

ZNHG-HL04型填料塔精馏实验装置

一、装置特点
1.ZNHG-HL04型填料塔精馏实验装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
3.设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4.ZNHG-HL04型填料塔精馏实验装置塔主体、冷凝器和储槽均采用304不锈钢制造，工艺精细，制作精良。
5.进料液与塔釜残液换热，实现废热再利用，体现精馏过程充分利用热能的工程化概念。
6.手动和自动方式精确控制回流比，可实现全回流和部分回流操作。
7.ZNHG-HL04型填料塔精馏实验装置采用结构上的巧妙设计控制塔釜液位，以避免电加热器干烧。
8.整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
9.装置设计可360度观察，实现全方位教学与实验。

二、装置功能
1.了解填料精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。
2.学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。
3.掌握回流比的调节方法，研究回流比对精馏塔分离效率的影响。
三、设计参数
1.上升蒸汽量：2L/h。
2.回流比：4--∞。
3.塔顶浓度≥80%
四、公用设施
1.水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。
2.电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）
3.实验物料：乙醇—水，外配设备：阿贝折光仪、超级恒温器、乙醇（用户自配）
五、主要设备
1.304不锈钢塔体：φ50×1300mm，可调节进料位置，每段塔节都设有进料口和取
样口，内装规整的φ3*3拉西环填料。
2.304不锈钢再沸器：再沸器直接置于精馏塔下部，采用不锈钢制作，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，两组采用先进的温控仪表自动控制，承担精馏塔的温度控制调节。
3.不锈钢冷凝器：冷凝器壳体采用304不锈钢制作。换热管采用传热效率较高的铜管制作，管径φ12mm、壁厚1mm，换热面积0.028m2。冷凝器下部与精馏塔体直接相连，以减少热损失。
4.304不锈钢进料罐：容积约15L，304不锈钢出料罐：容积约5L。
5.MP-20RM防腐型磁力泵，流量40L/h、扬程2.5m、输入功率30W，进行连续精馏实验时可通过加料出口阀、流量计向精馏塔加料。进料量：2.5-25L/h。
6.温度传感器：Pt100铂电阻，显示精度0.1℃，插入长度可调整，直径φ3mm，检测精馏塔塔底、塔体及塔顶温度。
7.回流系统：由2个24V电磁阀和时间继电器控制回流比。
8.热电偶温度传感器 ：0—100℃（8支）。
9.宇电AI704多路温度显示仪。
10.宇电AI518温度控制仪。
11.宇电AI501H回流比控制显示仪。
12.电器：接触器、开关、漏电保护空气开关。
13.304不锈钢管路、管件及阀门。
14.304不锈钢仪表柜：测控、电器设备在实验架上。
15.304不锈钢材质框架1600*550*1600mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成

七、数字型增加的功能
1.实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
2.液位计传感器，500mm插入式液位计，4-20mA远传输出，流量检测机构。
3.塔釜压力：压力传感器，测量范围：0-0.1MPa，精度0.5级。
4.回流系统：由2个24V电磁阀和时间继电器控制回流比。
5.宇电AI704M（带485接口）多路温度显示仪。
6.宇电AI501（带485接口）压力数字显示仪。
7.宇电AI501（带485接口）液位数字显示仪。
8.宇电AI518（带485接口）温度控制仪，（带手动功能）。
9.宇电AI501H（带485接口）回流比控制显示仪。
