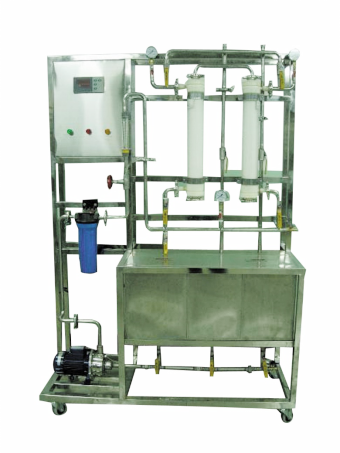

ZNHG-HP05型超滤膜分离实验装置

一、装置功能
1.膜分离效率测定；了解膜分离的分离工艺流程。
2.通过折分膜组件，进一步理解膜组件的内部结构。
3.测定盐（溶质）的脱除率与操作压力的变化关系

二、主要配置
洗水池、滤液池、水泵、超滤组件、压力表、液体流量计、控制屏、不锈钢框架。
三、公用设施
1.水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
2.电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：自来水或聚乙二醇，外配设备：分光光度计
四、技术参数
1.运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压220V；功率370W。
2.超滤膜组件：聚丙烯中孔纤维，孔径：0.01—0.3μm,孔隙率：50%-55%，截留分子量：5万,可实现
无菌过滤。使用温度：44℃-73℃；*大工作压力：4Kg/cm2。
3.活性炭过滤器：规格：Φ100×400mm，过滤介质为活性炭。
4.配液池：60L，304不锈钢制。洗水池：60L，304不锈钢制。
5.水泵：不锈钢离心泵，流量：1m3/h，扬程：30m，功率：370W。
6.流量计：液体流量16-160L/h，10-100L/h。
7.管路、阀门、管件：304不锈钢材质。
8.各项电路指示、操作均在控制屏面板进行。
9.框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
10.外形尺寸：1200×500×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成
