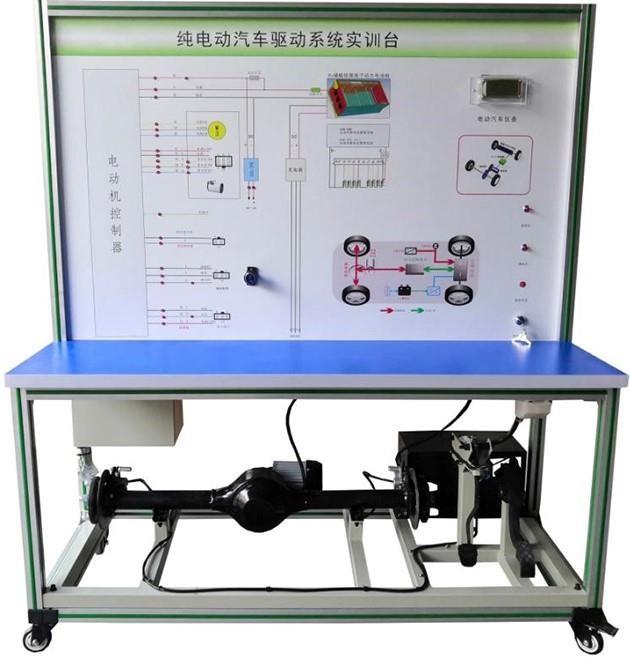

ZN-XNY18型 氢燃料电池动力驱动系统试验台

一、产品简介

1、ZN-XNY18型 氢燃料电池动力驱动系统试验台采用真实的 汽车新燃料动力（氢燃料电池）驱动系统实物为基础，可真实展示氢燃料电池 汽车动力驱动系统的组成结构和工作过程。

2、ZN-XNY18型 氢燃料电池动力驱动系统试验台适用于学校对氢燃料电池 汽车动力驱动系统的教学需要。

3、ZN-XNY18型 氢燃料电池动力驱动系统试验台满足汽车新能源与节能实训课程的教学需要。

二、功能特点

1、真实可运行的氢燃料电池 汽车动力驱动系统，充分展示氢燃料电池 汽车动力驱动系统的组成结构和工作过程。

2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘的彩色电路原理图。

3、实训台面板上安装有仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化。

4、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

5、实训台配备有电子油门控制装置，可方便对动力驱动系统进行加减速。

6、实训台配备有电源总开关、转动部件防护罩等安装保护装置，安装可移动脚轮。

7、真实演示氢燃料电池 汽车动力驱动系统的工作过程。

三、技术规格

1、工作电源：HV磷酸铁锂离子动力电池组

2、工作温度：-40℃～+50℃

3、设备框架:采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。

4、移动脚轮：100*60mm

5、外形尺寸：1500×700×1700mm(长×宽×高)

6、电机与驱动桥总成:48V1KW及电机运行配套件（仪表与档位等）

7、锂电池带充电器：48V20AH

8、制动装置：2轮液压制动

9、氢燃料电池及控器：100W

◆额定输出：100W，12V@8.34A

◆单电池数：20片(100*36*3)

◆反应物质：氢气、空气

◆供氢品质：干燥，纯度99.99%

◆供氢压力：0.045-0.06Mpa

◆供氢流量：满负荷运转时1.2L/min

◆起动时间：<20S

◆输出电压：10～18V

◆放气阀压：12V

◆风扇电压：4～12V

◆增湿类型：自增湿

◆冷却类型：空冷

◆环境温度：5-35℃

◆电堆温度：<56℃

◆电堆效率：45%@12V

◆产品重量：0.8kg

◆裸堆产品尺寸：104mm*98mm*70mm

10、DC/DC模块：12--48V30A；48V-12V30A；

11、金属氢化物氢瓶及其组件:

◆ 金属氢化物氢瓶用来给燃料电池供应燃料，其规格为：

◆ 贮氢容量（ 20℃）：  100L

◆ 放氢流速（ 20℃）：  >10L/min

◆ 放氢压力（ 20℃）：  ≥0.3MPa

◆ 使用环境温度：0～60℃

◆ 产品氢纯度：99.99％～99.9999％

◆ 原料氢： ≥98％（普通工业氢）

◆ 充氢压力：2.0～3.0MPa

◆ 充氢环境温度：0～40℃

◆ 热交换方式：空气自然对流或强制对流

◆ 重量：4.5kg

◆ 外形尺寸：长720mm，直径160mm

 钢瓶（带减压阀门和压力表）

◆ 容积：4L

◆ 压力：15MPa

◆ 氢气纯度：99.999％高纯氢

◆ 减压器规格：*大输入压力（25MPa）

◆*大输出压力（0.25MPa）
