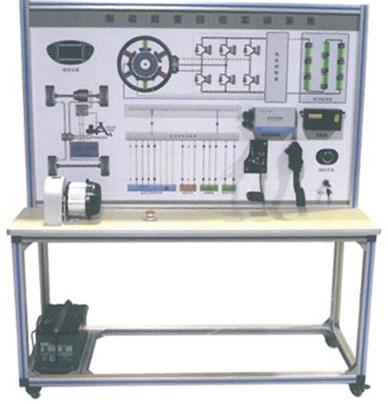

ZN-B9型 制动能量回收控制系统实训台

1.ZN-B9型 制动能量回收控制系统实训台以比亚迪E5纯电动汽车制动能量回收及其控制系统为基础，制动能量回收及其控制系统的机械及电气连接方式同原车的连接方式。

2.ZN-B9型 制动能量回收控制系统实训台为真实可运行的制动能量回收及其控制系统集成，充分展示各主要零部件组成结构和逻辑控制关系。

3.ZN-B9型 制动能量回收控制系统实训台可与动力电池及其管理系统实训台等其他设备联合工作（连接使用），真实展示整车制动能量回收的实时工作状态以及特性参数。

二.功能特点

1.本设备可与动力电池及其管理系统实训台等其他设备联合工作（连接使用），真实展示整车制动能量回收的实时工作状态以及特性参数，可展示纯电动汽车制动能量回收控制策略与控制原理。

2.模拟设置系统的常见故障，通过学员正确的检测操作和排故操作，排除相应故障。

3.实训台安装检测端子，实时检测各种状态下的参数变化。

4.配套原理教学板，完整展示工作原理图，控制电路安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

5.面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理，面板打印有永不褪色的彩色电路图等；

6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板。

三.基本配置

       本设备可与动力电池及其管理系统实训台等其他设备联合工作（(与车型的其他台架系统连接联动,连接使用），真实展示实车整车制动能量回收的实时工作状态以及特性参数。故障设置和考核系统，整车通讯接口, 上位机软件,可移动平台和示教板。

四.技术规格

1.设备外接电源：交流220V±10% 50Hz

2.工作环境温度：-20℃～+60℃

3.台架尺寸：铝型材1500mm*700mm*1700mm（长*宽*高）

4.产品工艺标准:

设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。

五.安全保护性能

1.实训台配备12V电源接地机械开关，可随时断开12V 接地，切断整个系统电源。

2.设备配有急停按钮，紧急情况按下急停按钮可立即断开主电源回路，实现多重安全保护。
