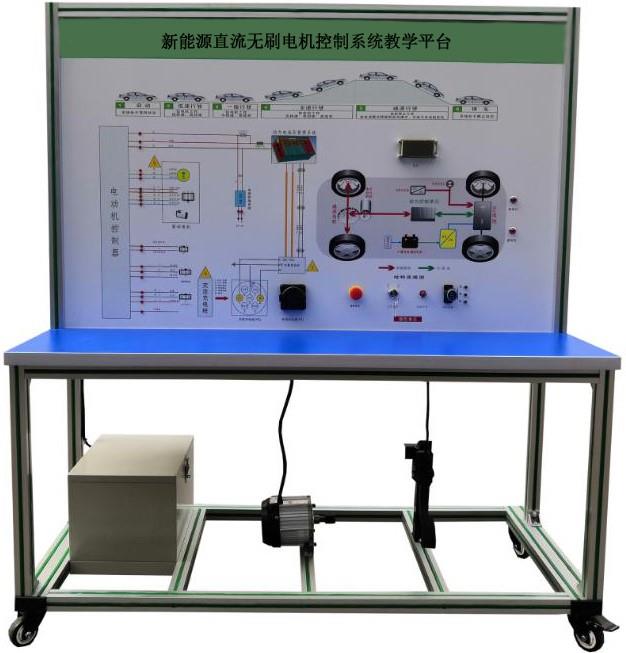

ZN-XNYWS型 新能源直流无刷电机控制系统教学平台

一、概述
        ZN-XNYWS型 新能源直流无刷电机控制系统教学平台让学员熟练的掌握新能源汽车整车的结构，进行整车认识、拆装维修实训。通过实训，ZN-XNYWS型 新能源直流无刷电机控制系统教学平台让学员基本具备新能源、汽车整车维护、装配枝能、掌握新能源汽车常见故障的维护、检测、诊断、排除的技能。

二、产品组成

主要由新能源汽车电机(电机：48V2KW直流无刷电机)、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

三、产品功能

1. 新能源汽车电机及控制器的认知；

2. 新能源汽车电机及控制器的结构及原理；

3.驾驶员的意图与电机运转之间的体现；

4.常见故障的设置及考核；

5.配备完整的实验说明书。

6.系统可完成电动机性能检测；
7.能实现系统故障设置及诊断排除

8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。

★配套智能的实训管理：本装置内置智能电源管理器模块、智能实训管理器模块。通过与“实训室智能化管理平台”和一体化智能讲台进行联动，将实训室的实训设备进行物联网组网。具体功能如下：

（1）设备用电智能化管理：实训设备通电需要在实训管理器APP中提交用电申请，教师 app端授权。避免学生随意用电导致安全事故。

（2）教师实训备课与资料上传：教师端支持实训备课，支持实训电子教案、实训任务书、电子课件、微课视频、flash动画等素材上传

（3）学生线上预习：学生可以通过web端、app端预习教师备课内容。

（4）学生无纸化学习：学生可以通过实训管理器查阅当前学习资料，如实训任务书、实训实操视频录像等，按步骤进行实训操作.

智能电源管理器模块

1）供电：220VAC 功率：10W

2)安装方式：35mm导轨式

3)电压量程：AC 1~300V

4)电流量程：10mA~10A

5)测量精度：电压、电流、功率：± 1.0%；有功电度：1级

6)电流能断能力：3A

7)通式方式：RS485

智能实训管理器模块

1)供电：12VDC，功率：25W

2)安装方式：挂耳式

3)10吋电容触摸屏

4)CPU 1.2G, 运存1G，EMMC 8G

5)外壳采用铝合金CNC紧密加工，表面喷砂处理，美观大方

6)连接"智能电源管理器"和"智能故障考核器"

7)安装学生端APP

8)利用RFID进行身份认证登入

9)接收教师端推送的教学资源（课件PPT，实训任务书，演示视频等）

10)与教师端互动（举手申请用电或举手提问）

11)在线答题和排除教师设置的故障

7、智能故障考核器模块

1)供电：DC 5V

2)功率：25W

3)安装方式：35mm导轨式

4)通信方式：RS485

5)设故类型

A型：2态；B型：5态；C型：2态

6)设故线路

A型：16路；B型：16路；C型：8路

7)单路电流通断能力：

A型：3A；B型：1A；C型：16A

8）扩展能力：*大可级联99个

四、产品规格

1.外形尺寸1500×700×1700mm；

2.电源：220VAC/50Hz；

3.电机额定功率：2kw；

4.电机额定转速：3000rpm；

5.电机工作电压：48VDC；

6.采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；

7.底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。

8.工作电源：HV磷酸铁锂离子动力电池组

9.工作温度：-40℃～+50℃

10.移动脚轮：100*60mm

11.产品工艺标准:

设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。

五．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
6	电机控制器	与电机配套	套	1
7	车载充电器与充电接口	与电池配套	套	1
8	DC-DC转换器		套	1
9	锂动力电池组	48V20AH	套	1
10	新能源电机		套	1
11	刹车开关		套	1
12	档位开关	电动车专用	套	1
13	油门控制装置	电动车专用	套	1
14	直流接触器	DZ47	套	1
15	电源总开关	配套	套	1
16	移动台架	1500×700×1700mm(带自锁脚轮装置)	台	1
17	保险丝盒	配套	套	1
18	保修卡/合格证	配套	套	1
19	教师手册	配套	套	1
20	故障模拟与排除装置		套	1

六. 实训项目

(1）驱动电机系统维护与保养

(2）驱动电机故障诊断与维修

(3）电机控制系统故障诊断与维修

(4）驱动电机系统综合故障诊断与维修

(5) 电动机性能检测
