ZN-XNY-053型 车用直流电动机及控制技术实训台

产品分类:新能源汽车实训设备

产品型号:ZN-XNY-053

品牌:中工智能

产地:天津

价格:询价

产品简介:

主要由汽车无刷直流电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

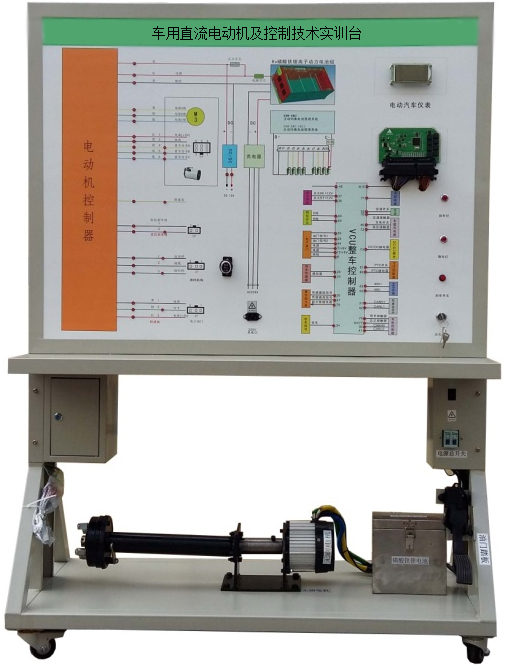

ZN-XNY-053型 车用直流电动机及控制技术实训台

一、产品组成
       ZN-XNY-053型 车用直流电动机及控制技术实训台主要由汽车无刷直流电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
1.汽车无刷直流电机及控制器的认知;
2.汽车无刷直流电机及控制器的结构及原理;
3.驾驶员的意图与永磁电机运转之间的体现;
4.常见故障的设置及考核;
5.配备完整的实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm;
2、电源:220VAC/50Hz;
3、电机额定功率:1kw;
4、电机额定转速:3000rpm;
5、电机工作电压:72VDC;
6、箱体上部整体成型,表面经过防锈处理、喷漆;下部采用40*40方管焊接成形;
7、采用UV平板喷绘面板,厚度不小于4mm,彩色电路图,不退色、耐磨损;
8、底部安装两万向两定向的脚轮,配备刹车,方便设备的移动及固定。
四、技术规格
1.工作电源:HV磷酸铁锂离子动力电池组
2.工作温度:-40℃~+50℃
3.设备颜色:标准7032等
4.设备钢管:40*40*3mm
5.设备机柜:1.5mm冷板冲压成形,背面设置维修门;
6.移动脚轮:100*60mm
7.外形尺寸:1240×600×1700mm(长×宽×高)
五.基本配置(每台)
序号 名称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
2 组合仪表 电动汽车专用 1
3 点火开关 配套 1
6 电机控制器 与电机配套 1
7 车载充电器与充电接口 与电池配套 1
8 DC-DC转换器   1
9 HV磷酸铁锂离子动力电池组 72V20AH 1
10 无刷直流电机 72V1KW 1
11 刹车开关   1
12 档位开关 电动车专用 1
13 油门控制装置 电动车专用 1
14 直流接触器 DZ47 1
15 电源总开关 配套 1
16 移动台架 1240×600×1700mm(带自锁脚轮装置) 1
17 保险丝盒 配套 1
18 保修卡/合格证 配套 1
19 教师手册 配套 1
20 故障模拟与排除装置   1
  •
