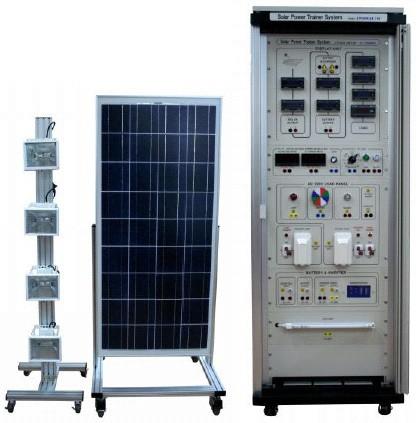

ZN-XNY-10型 太陽能发电实验系統
一、概述
1. 採獨立太陽能板模組與獨立模擬光源，其他電池、電池充電器、變頻器、數位儀表與負載裝置均組裝於防水儀器箱，儀器箱面板
須搭配前述裝置印有太陽能發電系統圖。儀器箱尺寸：600x610x1630mm(WxLxH)
2. 提供實驗教學手冊。
二．规格指标
1.高效率太陽能板模組：
(1) 開路電壓：21.8 V
(2) 短路電流：7.64 A
(3) *大功率：110 W
(4) *大功率時輸出電壓：16.7 V
(5) *大功率時輸出電流：6.6 A
(6) 太陽能電池數：36
(7) 具可調整模組角度鋁製可移動式固定架，尺寸：720x730x1710mm(WxLxH)
(8) 具獨立可移動式模擬光源含可開關控制的4組220V/300W鹵素燈泡，尺寸：410x420x1600mm(WxLxH)
2.電池：2組
(1) 電壓：12 V
(2) 負載容量：100 AH
3. 變頻器裝置：
(1) 額定功率：600 W
(2) *大瞬時輸出功率：1200 W
(3) 頻率：60 Hz ±3%
(4) 效率：85 %
(5) 具自動電壓調整功能
(6) 具過載保護功能
(7) 具低輸入電壓警示功能： DC 10.5V ±0.5V
(8) 具低輸入電壓阻斷功能： DC 10.0V ±0.5V
(9) 具過輸入電壓阻斷功能： DC 15.0V ±0.5V
4.負載裝置：
(1) 燈泡：AC220V，DC12V各1 組
(2) 蜂鳴器：AC220V，DC12V各1 組
(3) 交流馬達：AC220V/6W，1 組
(4) 變頻器輸出端：1 組
(5) 具開關變頻器輸出端插座：1 組，*大負載功率1KW
(6) 具開關鹵素燈泡專用插座
(7) 太陽能電池直流可變負載：2~100Ω
(8) 蓄電池可切換負載：12Ω(1A)、6Ω(2A)、4Ω(3A)、3Ω(4A)、2.4Ω(5A)
5.數位儀表：
(1) 太陽能發電電壓表：0~19.99V
(2) 太陽能發電電流表：0~19.99A
(3) 電池端電壓表：0~19.99V
(4) 電池端電流表：0~19.99A
(5) 變頻器輸出端電壓表：0~400V
(6) 變頻器輸出端電流表：0~19.99A
(7) 變頻器輸出端頻率表：~99.99Hz
(8) 變頻器輸出功率表：~1999W
(9) 直流負載電壓表：0~19.99V
(10) 直流負載電流表：0~19.99A
6. BNC示波器量測與顯示端：
(1) 太陽能發電電壓
(2) 電池端電壓
(3) 變頻器輸入電壓
(4) 變頻器輸出電壓
(5) 變頻器輸入電壓與輸出功率比顯示盤
