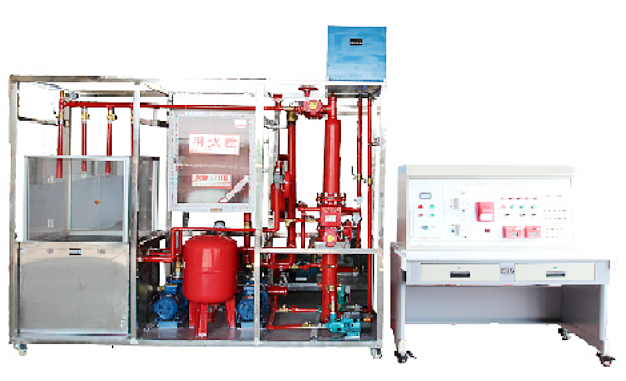

ZNXF-SP04型湿式喷淋灭火及消火栓系统

一、系统功能要求：
1、ZNXF-SP04型湿式喷淋灭火及消火栓系统具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、湿式喷淋灭火及消火栓系统模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
3、湿式喷淋灭火及消火栓系统模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、消火栓系列稳压装置主要由气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
7、单出口消火栓、消火栓箱各1个， DN50。锦纶水带：DN50mm，长度20m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
8、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
9、灭火控制系统采用电器手/自动控制方式实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
★10、给排水技术实训考核仿真软件（投标时提供软件著作权证书原件备查并现场演示）
（1）虚拟消防喷水的手动操作，虚拟消防喷水的自动操作，根据虚拟火灾发出报警信号和告警铃声；
（2）虚拟沿海消防给水设备的手动操作，给水设备的自动操作，能根据设定压力自动切换主水泵、备用水泵，以及虚拟变频器运行频率，使输出水压保持恒定；
（3）虚拟模拟火灾消防操作；
（4）虚拟触摸屏操作，模拟触摸屏操作各种电器操作；
（5）虚拟管材加工及热熔机操作
（6）虚拟模拟故障操作处理及设备维护操作；
（7）实训装置能进行设备的360度旋转观察；
（8）提供后续软件免费升级。
二、技术参数要求
1、电压：AC380±10％ 50Hz
2、保护：具有漏电保护装置
3、环境温度：+4℃～+45℃
4、装置容量：＜5.0kVA
5、外形尺寸：3000mm×750mm×1800mm；控制台：1200×700mm×1300mm
6、流量：0-45（L/Min） 效率：79（%）
7、压力：0-2.5（MPa） 转速 ：2900（r/min）
8、消防泵参数
泵轴位置：边立式
  叶轮结构：闭式
  叶轮数目：3-10
  叶轮吸入方式：单吸式
  供水流量：消防泵:4.0L/s; 稳压泵:1.1 L/S 　
  供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW 　
  水泵数最：消防泵2台;稳压泵2台 （一用一备）
  单泵功率：消防泵:1.1KW；稳压泵:0.75MPa
  恒压精度：<0.01MPa
9、控制方式：控制柜手/自动控制、站控室指令控制
10、操作方式：手动、自动
三、实训项目要求：
1.系统结构与设备认识
2.喷淋灭火系统安装与使用也
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋系统系统综合操作训练
8.喷淋灭火系统与消防报警系统联动（选做）
9.消火栓灭火原理认识
10.消防火栓控制操作实训
11.消防火栓的灭火演练
12.消防水带的操作演练
13.虚拟仿真软件演练操作
