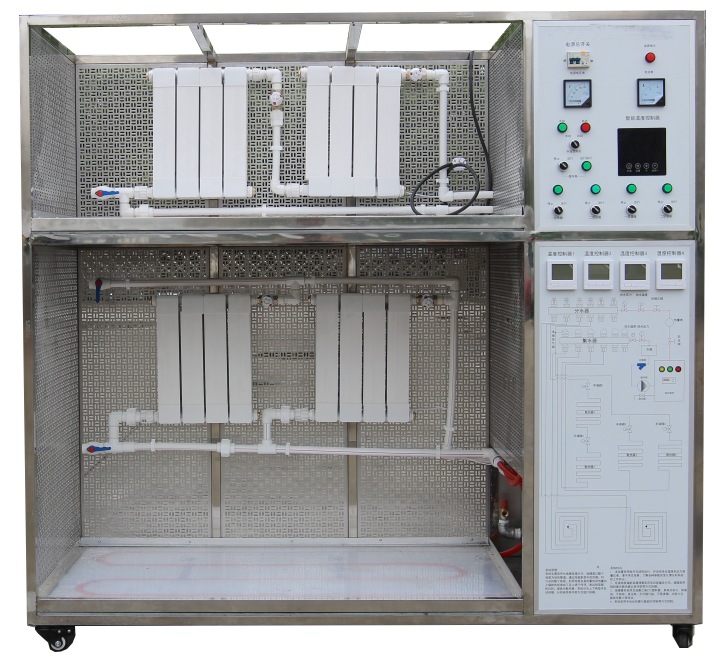

ZNXF-GN01型地暖及办公楼垂直供暖实训系统

一、系统配置：
       ZNXF-GN01型地暖及办公楼垂直供暖实训系统主要配置:供水箱、循环水泵、分集水器、电动阀、液晶显示面板，智能温控制仪等、一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，一层地板采用回旋式地暖辅设，左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）；二层供暖系统为双管下供下回式系统，散热器左、中、薄壁钢管散热器（艺术造型）、二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置；控制采用智能温控系统，手自动控制方式。

二、装置特点：
1、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2、一二层均设置热计量表，整个系统由锅炉及循环泵实现热循环演示。
3、展示了单管跨越式供暖系统和单管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4、所有散热器和水暖设备都能全真演示。
5、系统分上下两层分户墙暖与地暖结合设置
6、系统管路采用带用串联与并联两种方式结合布置
7、系统具有温度自动控制和手动控制
8、智能温度设置定时控制等
9、定时分段控制
10、智能设温，智能启停控制
11、防冻功能
12、防干烧功能
三、技术参数：
1、外形尺寸：2000×800×2000mm
2、框架材料：304不锈钢
3、地板材料：有机玻璃
4、设计压力：0.05MPa～0.75Mpa，
5、安全保护：具有漏电自动保护装置和接地保护。
四、产品技术要求：
1、循环水泵：
    供电电压：ＡＣ220Ｖ.频率：50ＨＺ，功率：205Ｗ,扬程：10Ｍ,流量：95Ｌ/ＭＩＮ口径ＤＮ25,三档调速。
2、锅炉控制介绍：
（1）智能温控器使用条件温度-10℃~+60℃，相对湿度45~95%；电网电压220V（275V~165V），~50Hz以下为具体功能介绍。
（2）显示加热温度，定时开关机，实时时钟；加热温度显示范围：0℃~99℃  精度±1℃
（3）设定工作温度范围：20℃-85℃；
（4）设定工作档位范围：1~3档
（5）时钟，定时开、关时间范围：00-24
（3）启动加热温差度数范围：5-20℃
（4）循环泵启动温度范围：10-60℃
（5）工作状态动态显示：
1）加热器显示：加热开启时，加热档位符号显示。
2）循环泵显示：循环泵开启时，风叶转动；关闭时，风叶关闭不显示。强制循环时，"循环泵"三个定不停闪动。
3）漏电显示：当检测到的漏电时，漏电代码闪烁显示"LD"。
4）定时开，定时关显示：当定时开，定时关启动时"定时开""定时关"符号显示。
3、地暖温控制器参数：
（1）电压：AC230V 50～60Hz
（2）功耗：2VA
（3）控温范围：5...35℃（可修改为5-90℃）
（4）外限温值：5...60℃（出厂22℃）
（5）测温方式：内外置NTC温度传感器
（6）温度开关偏差：0.5-10℃可调，出厂±1℃
（7）环境温度：-5~50℃
（8）防护等级：IP20
（9）外壳材质：阻燃PC
4、地暖敷设：
(1)根据水系统地暖的使用和安装工况，采用高密度隔热环保材料和纯铝反射模复合而成，成功解决混泥土湿式地暖安装方式带来的占层高、散热慢、能耗高、安装复杂等缺点，将地暖复合层和地垫宝合二为一，降低了地暖浇注层的安装高度和建筑造价；表面纯铝反射模板结构层，大大提高了散热面积和导热速度，同时发挥热辐射、传导、对流三种传导方式，迅速提高了地暖的热效应时间，地暖模块上面直接安装地板，还可以增强地板舒适的弹性脚感，具有不占层高、升温快、节能、施工简便、增强地板弹性等显著优点，是地暖行业最优化的安装模块，具有很高的性价比。包括水地暖模块和电地暖模块两大类。干式地暖系统是目前地暖行业最优化、综合性价比最高的施工工艺系统。
(2)施工简洁：采用新型地暖模块工艺，地暖混泥土浇注模拟层，大大简化了多层复合的烦琐安装工艺，施工周期缩短了近5倍，在铺设地板前一天安装，安装快捷即装即用；
(3)可靠寿命长：采用PE-RT地暖专用管，整根盘管安装，根除漏水隐患质量可靠，寿命可达50年；
(4)暖气墙暖系统安装：管道接口：DN20；供暖面积>20平米
四、系统配置：
       ZNXF-GN01型地暖及办公楼垂直供暖实训系统主要配置由供水箱、循环水泵、分集水器、电动阀、液晶显示面板，系统原理展板、智能温控制仪等、一二层处均设热电动调阀门，一层供暖系统为双管同程式供暖系统，一层地板采用回旋式地暖辅设，左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）；二层供暖系统为单管串联式系统，散热器左、中、薄壁铜铝管散热器（艺术造型）、外观整洁。二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置；控制采用智能温控系统，手自动控制方式，直显示。
