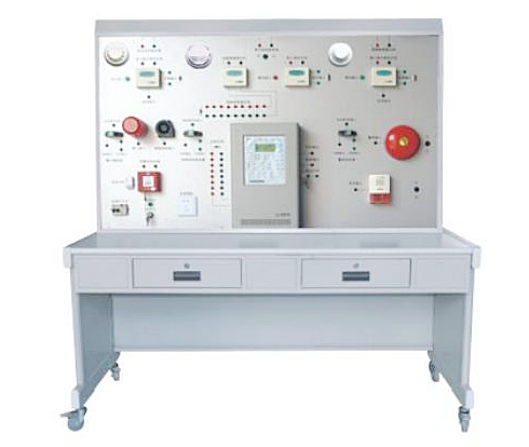

ZNXF-BJZ01型自动消防报警联动系统实验实训装置

       自动消防报警联动系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。

一、实训功能
       ZNXF-BJZ01型自动消防报警联动系统实验实训装置能让学生进行消防报警联动系统的元件、作用、组成和原理的认识实训。
       ZNXF-BJZ01型自动消防报警联动系统实验实训装置能让学生进行火灾和报警联动模拟操作、消防主机面板上指示灯和按键功能操作、消防主机状态的认识操作、消防主机基本功能、修改时间操作、修改密码操作、不同密码权限的操作、通讯管理操作、本机自检操作、打印管理操作、系统初始化操作、总数查询操作、本机信息操作、事件记录查询操作、火警记录查询操作、设备启停操作、按组回路编辑操作、单点回路编辑操作、屏蔽开放操作、自动登录操作、联动编程操作、声光联动设置操作、同CRT消防监控中心的联网操作、同消防广播电话系统实验实训装置的联网操作、同自动喷水灭火系统实验实训装置的联网操作、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作。ZNXF-BJZ01型自动消防报警联动系统实验实训装置能让学生进行线路故障的判断与处理、编程设置错误的判断与纠正的实训操作。
二、技术参数
1.实训台工作电源：AC220V±10%  50Hz
2.工作环境：环境温度范围为-20℃～+45℃  相对湿度＜85%
3.外形尺寸：1650mm×800mm×1500mm
4.安全保护：具有漏电自动保护装置和接地保护
5.故障设置：具有故障设置模块能进行控制器设置和硬件线路的故障设置与排除
三、基本配置
1、电源控制屏：铁质双层亚光密纹喷塑结构，提供交流电源：单相交流电220V 50Hz，带有过流保护
2、楼宇实训桌：  实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3、火灾报警控制器(联动型)：
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4、火灾显示盘：GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器：配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块：输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮：火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮：火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10.声光报警器、警铃：现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器：完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、软件功能：
（1）消防报警联动监控计算机中心软件的操作培训资料
（2）平面图的导入和配置的功能
（3）报警点的设置功能
（4）系统参数的设置功能
（5）3D立体动感图的制作与导入功能
（6）与消防广播系统的联网编程功能
（7）消防点的网络构架与网络协议功能
（8）消防系统各子系统的网络平台构建功能
四、实训项目
1.系统设备认识及接线操作；
2.报警控制器、短路隔离器、联动接口模块的的安装与连接；
3.火灾显示盘的安装、连接与使用；
4.各种火灾探测器的安装与连接；
5.智能输入、输出模块、声光报警器、报警按钮的安装与连接；
6.元件地址编码设置；
7.系统的管理操作；
8.系统的数据查询操作；
9.设备启停操作；
10.单点操作；
11.联动编程；
12.线路故障的判断与处理；
13.程序设置错误的判断与纠正；
14.设计并安装一个简易应用系统。
