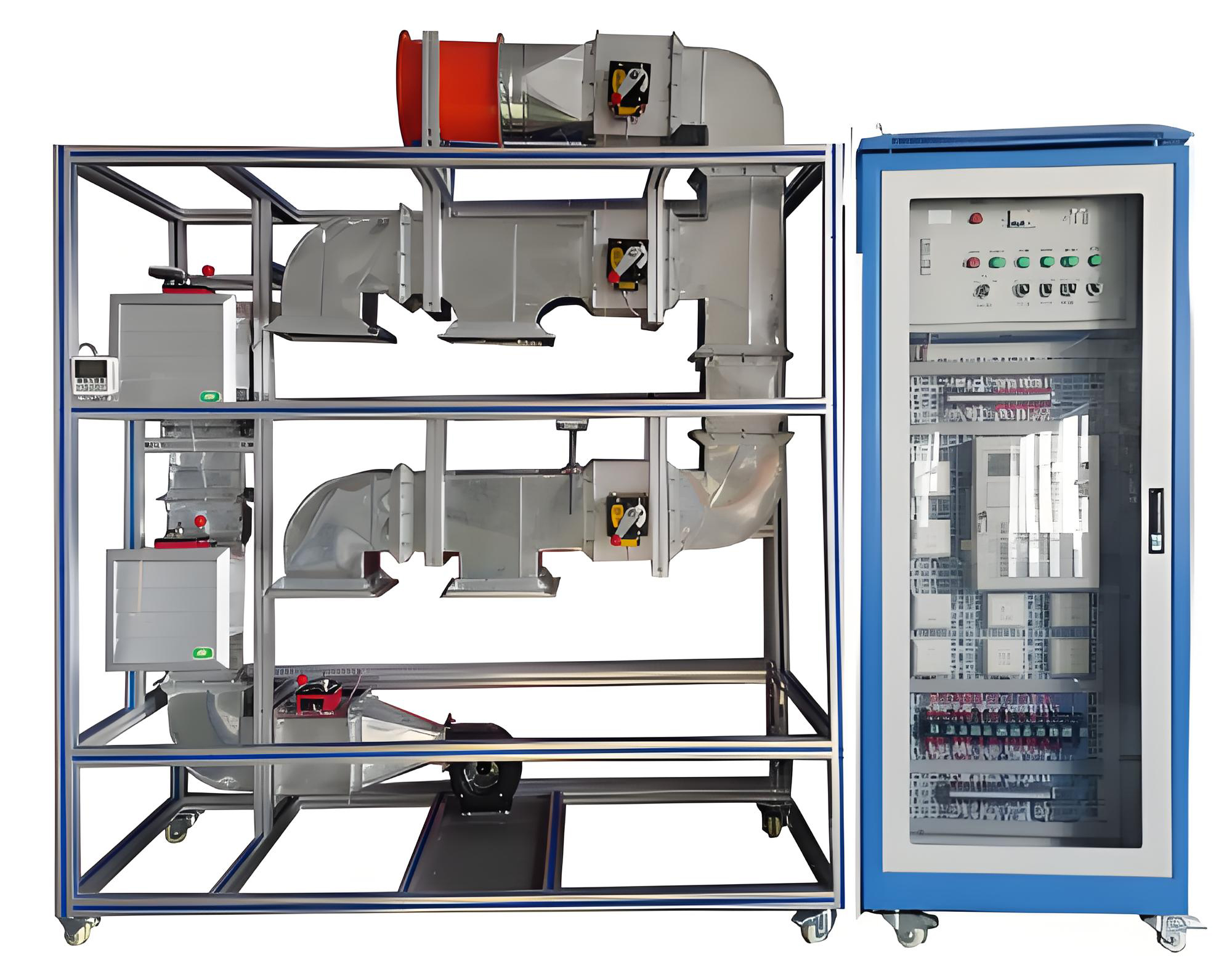

ZNXF-FY01型防烟排烟系统实训装置

一、系统概述
      ZNXF-FY01型防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。ZNXF-FY01型防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。

二、技术参数
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m
3、装置容量：＜3.8kVA
4、通风系统台：
（1）外形尺寸：2000mm×1000mm×1500mm
（2）控制柜尺寸：600mm×700mm×1600mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
6、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m
7、教学一体机：32寸内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线。
三、系统特点
（一）整机系统由三部分组成：
1、风系统整体放置在一个2000mm×1000mm×800mm平台上，可移动，平台上风系统由不燃材料制作，系统中设置有阀门，风机，子系统，出风口等。
2、控制系统：系统各种模拟信号组成，可模拟一定情况下的在火灾发生时的控制方式。
3、教学一体机：教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
（二）系统参数功能
1、风系统的完整性：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。
2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
4、通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
6、DDC数字量控制模块2个，16路AI输入，6路DO输入，8路DO输出。
7、触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线。
8、教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
9、显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度，对比关系。
（三）教学课件资源
1、智能建筑消防系统认知：智能建筑与消防系统的关系、智能建筑消防系统的组成、智能建筑消防系统的分类、消防工程设计图中的主要部件及图例、消防标志的识别；
2、智能建筑火灾形成及灭火原理：燃烧的条件、火灾形成的原因、火灾发展的阶段、火灾蔓延的途径、灭火方法及原理；闪点、燃点、爆炸极限；
3、智能建筑防火设计：民用建筑的分类、建筑构件的燃烧性能、建筑构件的耐火极限、建筑耐火等级、建筑选址要求、建筑防火间距；
4、消防法律法规：法律依据、消防系统设计依据、消防系统施工依据、消防系统维护依据；
5、火灾自动报警系统认知：熟悉火灾自动报警系统的组成，熟悉主要系统及设备；熟悉火灾自动报警系统工作原理；掌握火灾自动报警系统的分类及主要特征；
6、火灾探测报警设备及系统附件：智能建筑中用到的火灾探测器种类、火灾探测器的产品型号、火灾探测器的图形符号、生产火灾探测器的厂家、火灾报警控制器的分类及功能、火灾报警控制器的线制、火灾报警控制器的型号、报警系统附件的种类及用途；
7、火灾自动报警系统的设计要求：方案设计依据、系统总体设计及说明、主要设备清单、设备选型、设备设置、火灾自动报警系统系统图；
8、火灾自动报警系统的实施：选用安装工具、设备与材料；火灾探测器的安装调试方法、火灾报警控制器的安装和接地要求、火灾自动报警系统配置导线要求、火灾自动报警系统室内布线要求；
9、火灾自动报警系统的实施：熟悉火灾探测器及报警装置的安装步骤、熟悉火灾自动报警系统的布线设计要求；熟练阅读火灾自动报警系统设备的安装手册，具备搜索相关信息的能力，并掌握设备的安装调试方法。了解火灾自动报警系统设计原则、设计规范，以及设备选择和布置方法；理解设计意图；能列出系统的设备，描述设备的布置情况。
10、消防灭火系统认知：火灾的种类、扑灭各类火灾时可选择的灭火器材、消防灭火系统的分类、消防安全标识；
11、室内外消防给水系统：消防给水系统分类、消防给水设施、室外消火栓系统、室内消火栓系统；
12、自动喷水灭火系统：自动喷水灭火系统认知、自动喷水灭火系统类型、自动喷水灭火系统设计参数、自动喷水灭火系统主要组件及设置要求；
13、气体灭火系统：气体灭火系统分类和组成、气体灭火系统灭火原理与系统适用范围、气体灭火系统工作原理及控制方式、防护区的设置及安全要求、二氧化碳灭火系统设计；
14、防火防烟分区划分与分隔措施：划分防火分区应考虑的因素、防火分区分隔构件、划分防烟分区应考虑的因素、防烟分区分隔构件；
15、防排烟系统的选择与设置：自然排烟原理、机械加压送风原理、机械排烟原理、防排烟系统的选择应考虑的因素、开窗有效面积的计算方法、防排烟系统组件及其设置方式；
16、安全疏散的设计与设施布置：安全疏散的基本原则、安全疏散的基本参数及计算方法、安全出口；疏散门、疏散出口、避难走道、避难层的概念；应急照明、疏散指示标志的设置；消防通信系统的设置；
17、消防救援设施的设置：消防车道的设置目的及要求、消防登高面设置目的及要求、救援窗设置目的及要求、直升机停机坪设置目的及要求、消防电梯的设置目的及要求；
18、消防联动系统：消防联动控制系统认知、消防控制室的管理、消防设备的供电控制、消防联动系统的设计要求、城市消防远程监控系统。
★为方便教学需要，课件必须包括以上内容，投标时提供课件资源十张以上内容截图。
四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。
2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式。
4、70度排烟防火防由控制执行器、不燃材制作而成。
5、排烟风机采用轴流风机，能在280度条件下作不小于30Min。
6、排烟防火阀安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
7、排烟口安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态，火灾时需要排烟时手动或电动打开。
8、实验室智能电源管理系统
实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成，整个实验室配置一套管理系统。
主要功能：
8.1上电系统自测
★（1）主电路及控制电路上电后对线路系统进行输入电压的过压、欠压；线路对地漏电；输出负载过流的检测，任一故障存在电源输出断开。
（2）故障内容有相应文字显示。
★（3）对故障进行语音报警。
8.2运行检测保护
★（1）输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。
★（2）对故障进行语音报警。
★（3）保护阀值可进行现场设置。
8.3漏电功能测试
（1）按下漏电测试按钮，装置会自动提供一个漏电测试信号，使保护器跳闸。
（2）重新进行上电进入自己检测状态，文字显示“开机检测中....”，无故障情况下，实训室智能电源管理系统恢复供电。
8.4过压保护
（1）运行中，出现输入过压，实训室智能电源管理系统将跳闸。
（2）对应的“过压相”进行文字显示。
（3）语音播报“线路过压，请注意”。
8.5过流保护
（1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。
（2）对应的“过流相”进行文字提示。
（3）语音播报“线路过流，请注意”
8.6漏电保护
（1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。
（2）对“漏电”进行文字显示。
（3）语音播报“线路漏电，请注意”。
8.7电源监控
（1）可对各相电压进行数值显示及曲线显示，显示精度±5V
（2）可对各相电流进行数值显示及曲线显示，显示精度±0.1A
（3）高压保护电压设置：
①设置范围<300V，输入1A;
②动作时间：2-5S，输入单位0.1S
（4）欠压保护电压设置：
①设置范围：>154V，输入单位1V
②动作时间：2-5S，输入单位0.1S
(5)过流保护电流设置：
①设置范围：<20A,输入单位0.01A;
②动作时间：0.5-2S，输入单位0.1S
▲投标时提供带★项的视频演示，并提供实验室智能电源管理系统含以上内容的第三方检测报告。
五、操作实训
1、消防排烟系统的认识；
2、消防防烟系统的认识；
3、消防防类系统控制操作；
4、消防排烟系统的手动操作；
3、消防排烟系统的自动操作；
4、消防排烟系统与操联动中心的操作；
5、消防排烟系统的联动编程；
6、消防防烟系统的联动编程。
