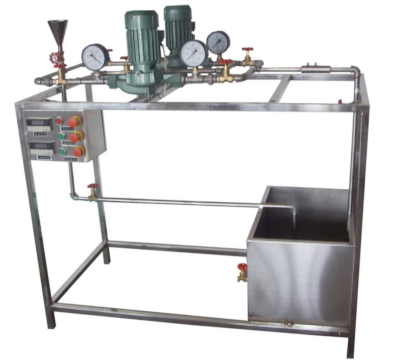

ZNHJ-DGA12型离心泵综合实验装置

一、实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、了解离心泵的结构、特性及操作；熟悉离心泵的工作原理
3、掌握离心泵主要参数的测定方法，测量一定转速下的离心泵特性曲线。
4、泵串、并联实验
5、泵汽蚀实验

二、主要配置：
离心泵、蓄水箱、文丘里流量计、压力表、压差计、功率表、实验管道、阀门、自循环装置、不锈钢框架。
三、技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作
2、离心泵采用20SG2.5-15G型管道离心泵，额定功率：0.37KW，转速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，扬程：15m，实验范围宽，能明显出现空化汽蚀现象。
3、压力表采用Y-100型量程为（0-0.6Mpa）
4、文丘里流量计流量：0～5.5 m3/h。
5、蓄水箱：约70L，不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。
6、实验所用的流体--水为全循环设计。
7、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。
8、其他：管路、阀门；整体框架：不锈钢材质。
9、外形尺寸：1650×650×1500mm。

数据采集型（LG-LXB/Ⅱ）：配计算机、微机接口和数据处理软件、涡轮流量计、变频器、转速表，能在线监测流量、功率、转速等实验数据。
