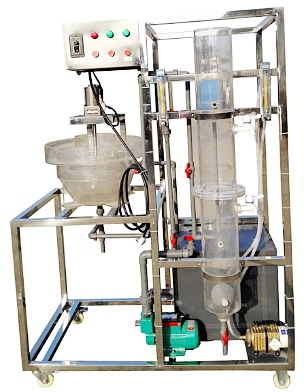

ZNHJ-BQ02型曝气充氧实验装置

一、ZNHJ-BQ02型曝气充氧实验装置实验目的：

1、了解曝气充氧实验装置的机理及影响因素。
2、曝气设备清水充氧性能a、充氧能力测定。
3、污水充氧修正系数α、β的测定。

二、主要配置：
穿孔曝气柱、微孔曝气头、平板叶轮曝气池、搅拌电机、气泵、水泵、流量计、水箱、高压氧气管、阀门、不锈钢框架、控制屏。
三、技术参数：
1、环境温度：5℃～40℃，配电：220V， 530W。
2、穿孔曝气柱：φ150×1200㎜，有机玻璃。
3、平板叶轮曝气池：φ600㎜，配60W电机。
4、气泵： 80W，*大排气量70L/min。
5、水泵：流量1m3/h，扬程15m,功率370W。
6、水箱：600×400×500mm，PVC材质。
7、液体流量计: 16-160L/h，气体：40-400L/h。
8、控制屏和框架均为不锈钢，结构紧凑，外形美观，流程简单，操作方便。
9、外形尺寸：1500×900×1700mm。
数据采集型（JK-CY/PQⅡ）：配有计算机、微机接口和处理软件、涡轮流量计、温控表、变频器、溶解氧测定仪、电磁阀。能在线监测搅拌速率、DO、温度。
四、设备特点：

1. 设备布局合理、美观，结构清晰，整体感强。
2. 布气管布气均匀，使空气与水充分接触，增加曝气效率。
曝气柱与曝气池为透明有机玻璃制造，便于观察气液接触现象。
