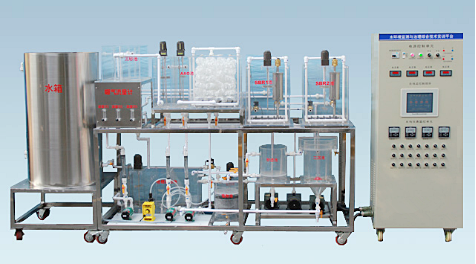

一、产品概述
ZNHJ-SH20型水环境监测与治理技术综合实训平台是专门为职业院校开设的“环境工程”、“环境监测与治理技术”、“环境监测与评价”、“水环境监测与保护”、“城市水净化技术”、“给排水工程技术”等环境类相关专业而研制的综合实训平台。通过实训操作可掌握A2/O、SBR以及MSBR三种污水处理系统工艺的设计和管道连接,污水处理设备部件的安装与调试,电气控制线路的连接、PLC硬件组态以及程序编写与调试,在线监测技术的应用,通过编写程序实现设备自动运行与监控。
二、设备特点:
1.对象框架采用50mm×50mm不锈钢方管材料制作,坚固耐用,有机玻璃器件采用透明优质有
机玻璃制作,厚度10mm,主体管道采用不锈钢复合管,硬度强。
2.装置底部装有带刹车万向轮,方便设备的移动和固定。
3.装置所有器件合理的分布固定在不锈钢钢架上,对象和控制系统一体化设计,操作方便,
美观大方。
4.配有单独的电源控制柜,装有漏电保护器和接地标示,确保设备的安全性。
5.本系统将有机玻璃反应器进行模块化设计,实训时可根据有机玻璃反应器相应的功能进行
相关器件的选择性安装,系统可通过PU管连接成不同的水处理工艺,方便学生设计工艺
的管道连接,控制方便,有自动控制和手动控制两种方式。电控柜接线采用导线插拔连接,
连接方便及安全。
三、主要系统与组成:
由控制系统、供水系统、污水处理系统和在线监测系统四部分组成。
1.控制系统:主要由电气控制柜、漏电保护器、触摸屏、旋钮开关、工作状态指示灯、PLC可编程控制器、继电器、组态监控软件等组成。
2.供水系统:主要由不锈钢大水箱、不锈钢支架、水箱液位管和球阀等组成。
3.污水处理系统:装置对象平台整体采用不锈钢框架进行设计,主要动力系统器件安装在钢架底座上,主要有机玻璃反应器合理的布置安装在不锈钢钢架的上下层。
1)、动力系统主要由水泵、风机、电磁阀、搅拌机等组成。
2)、有机玻璃反应器系统主要由有机玻璃格栅调节池、有机玻璃沉砂池、有机玻璃A2/O 生物反应器、有机玻璃SBR池、有机玻璃二沉池、有机玻璃砂滤柱、有机玻璃加药池等组成。
3)、曝气系统主要由风机、曝气头、搅拌机、流量计和管道等组成。
4.在线监测系统主要由DO在线仪表及传感器、PH在线仪表及传感器等组成。
四、主要技术参数:
1.输入电压:单相交流220V±10% 50Hz
2.工作环境:环境温度范围为0℃~+40℃ 、相对湿度<85%(25℃)
3.系统容量:<2.0kVA
4.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准。
五、基本配置
1.实训对象
序号 | 器材名称 | 器材规格或型号 | 数量 | 单位 |
1 | 不锈钢钢架 | 尺寸:221cm×80cm×170 cm材料:50×50不锈钢管材制作;功能:对反应器的固定和摆放 | 1 | 套 |
2 | 不锈钢原水箱 | 尺寸:Φ75cm×180cm材料:2mm不锈钢板制作,底座采用不锈钢管材制作;功能:带有液位指示功能,提供实训水源 | 1 | 个 |
3 | A2/O系统部件 | 尺寸:78cm×40cm×58cm;材料:10mm有机玻璃板制作; 功能:主要由厌氧池、缺氧池、好氧池组成,按照1:1:3比例进行设计 |
1 | 台 |
4 | SBR1系统部件 | 尺寸:43cm×37cm×52cm;材料:10mm有机玻璃板制作;功能:完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程 | 1 | 台 |
5 | SBR2系统部件 | 尺寸:43cm×37cm×52cm;材料:10mm有机玻璃板制作;功能:完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程 | 1 | 台 |
6 | 格栅调节池 | 尺寸:74 cm×26 cm×39 cm;材料:10mm有机玻璃板制作;功能:格栅主要是去除污水处理中较大的悬浮物,调节池主要调节污水水质,使出水水质比较均匀 | 1 | 台 |
7 | 沉砂池 | 尺寸:60 cm×35 cm×34 cm;材料:10mm有机玻璃板制作;功能:系统采用的是平流式结构,主要是分离污水中相对密度较大的无机颗粒 | 1 | 台 |
8 | 砂滤柱 | 尺寸:Φ25 cm×30 cm;材料:6mm厚度有机玻璃圆筒制作;功能:截留污水中的悬浮物和胶体 | 2 | 台 |
9 | 二沉池 | 尺寸:Φ25 cm×52 cm;材料:6mm厚度有机玻璃圆筒制,功能:系统采用的是竖流式结构,主要是分离污水中相对密度较大的无机颗粒 | 4 | 台 |
10 | 加药池 | 尺寸:26 cm×26 cm×30 cm;材料:10mm有机玻璃板制作;功能:主要是对污水处理过程中一些药剂的配置和添加到污水中 | 1 | 台 |
11 | 磁力驱动泵 | 单相AC220v;功率:90W;扬程:8m;流量:8L/min;功能:对污水的提升,污泥的回流 | 1 | 个 |
12 | 电磁隔膜计量泵 | 单相AC220v;功率:16W;扬程:2m;流量:15L/h;功能:对药水的添加和计量 | 1 | 个 |
13 | 搅拌调速系统 | 单相AC220V;功率:25W/40W;功能:对污水、药剂的搅拌均匀,搅拌曝气 | 1 | 套 |
14 | 曝气头 | 微孔曝气头: Φ8cm,功能:把风机的气均匀的释放到污水中 | 10 | 只 |
15 | 风机 | AC220V;功率:185W | 3 | 台 |
16 | 滗水器 | 空气堰式,尺寸:Φ16 cm×25 cm;材料:2mm厚不锈钢材料制作;功能:作为SBR系统的关水和排水的功能以及对浮渣、污泥的截留 | 2 | 只 |
17 | DO传感器 | 0~20mg/L,6分外螺纹接口,功能;对调节池、好氧池、SBR1\SBR2池等中溶解氧的含量时时监测 | 4 | 个 |
18 | PH传感器 | 0~14,6分外螺纹接口;功能:对调节池中PH值的时时在线监测 | 1 | 个 |
19 | 气体流量计 | 0.6-6L/min;功能:计量风机的进气流量,控制反应器中溶解氧含量 | 3 | 只 |
20 | 液体流量计 | 1-7L/min;功能:计量水流的进水流量。 | 3 | 只 |
21 | 浮球液位开关 | 24V输入;功能:对反应器中水位、是水泵以及电磁阀的控制,主要是防止反应器中污水溢出 | 1 | 套 |
22 | 组合填料 | Φ15 cm | 1 | 套 |
2.电气控制柜基本配置
序号 | 器材名称 | 器材规格或型号 | 数量 | 单位 |
1 | 电器控制柜 | 尺寸:70cm×60 cm×180cm;材料:1.5cm钢板静电喷塑工艺;功能:实现与对象连接和控制以及与电脑的通讯连接编程功能 | 1 | 个 |
2 | PLC控制器 | 继电器主机(14I/10O),支持ModbusTCP及Ethernet/IP通讯协议 | 1 | 个 |
3 | EM222模块 | 8点继电器输出 | 1 | 个 |
4 | EM231模块 | 8入模拟量模块 | 1 | 个 |
5 | EM232模块 | 4出模拟量模块 | 1 | 个 |
6 | 触摸屏 | 15寸一体机平板触摸电脑,全程数字化触摸屏控制操作,内存4G,功能:中央处理器数据显示控制 | 1 | 台 |
7 | 低压电气 | 小继电器 | 1 | 套 |
8 | 空气开关 | 带漏电保护器 | 1 | 个 |
9 | 保险丝 | 熔断器 | 1 | 个 |
10 | 交流接触器 | 220V | 1 | 个 |
11 | 操作开关 | 2位 | 2 | 个 |
12 | 开关电源 | 输出:DC24V | 1 | 个 |
13 | 工作状态指示灯 | 32 | 只 | |
14 | DO仪 | 单相AC220V输入,输出信号:4~20mA | 4 | 只 |
15 | PH仪 | 单相AC220V输入,输出信号:4~20mA | 1 | 只 |
3.配件、管材
名称 | 主要组成器件 | 数量 |
管材与 配件 |
包含短柄球阀、长柄球阀、黄铜闸阀、立式止回阀、卧式止回阀、自动放气阀、电磁阀、宝塔接头、PU管、金属线管、波纹管、外牙直通接头、内牙直通接头、内牙三通接头、弯头、不锈钢内牙弯头、不锈钢内牙三通、不锈钢外牙直接、不锈钢内牙直接、铜转接头、气动接头、6分塑料堵头、4分塑料堵头、不锈钢复合管等。 | 1套 |
4.配套工具
名称 | 主要组成器件 | 数量 |
配套 工具 |
包含复合管割刀、有机玻璃胶水、注射器、卷尺、扳手、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、PVC管剪刀、导线架等。 | 1套 |
六、软件系统
软件系统中具有多种画面,包括各工艺流程画面,各工艺参数画面,工艺参数变化趋势画面,故障画面,设备运行状况画面等。同时,具有数据存取、画面显示、参数处理、越限报警、制表打印等功能。通过这些画面,可对处理过程中的各个部分充分了解,及时掌握各环节情况。
七、实训项目
项目一、在线监测仪器仪表的正确使用
能够正确使用在线监测仪器仪表,完成指定的环保监测仪器(DO仪、pH仪等)标定工作,以及对相关单元进行监测并记录相应的数据,达到预定功能要求。
项目二、水样配制与测定
配置相关水质并进行水质测定,计算相关数据并完成药剂投加。
项目三、污水处理工艺的设计与计算
通过实训平台和相关技术要求,选用并设计合理的水处理系统(A/O、A2/O、SBR、MSBR
等系统),连接相应工艺流程图以及高程图。根据数据和公式,计算出相应的数值。
项目四、污水处理工艺设备部件与管道连接
根据A/O、A2/O、SBR、MSBR四种系统工艺装配图及装配工艺要求,进行搅拌机、曝气管道、曝气头、填料、计量器件、传感器等器件的装配与污水管道连接。
项目五、水处理平台动力系统线路设计与连接
根据A/O、A2/O、SBR、MSBR四种工艺系统,绘制或补充完善动力线路原理图,根据任务书要求,对各水处理设备配置的动力系统进行线路连接,确认无误后进行电控柜电源通电检测。
项目六、污水处理设备自动控制系统设计与连接
对污水处理系统A/O、A2/O、SBR、MSBR四种系统进行编程或程序修订、调试、运行与检测,达到预定功能。
项目七、污水处理设备的调试运行工作
通电运行,进行动力系统和控制系统整体调试,使之能够正常运行,并将在线监测数据记入表格。
安装现场
