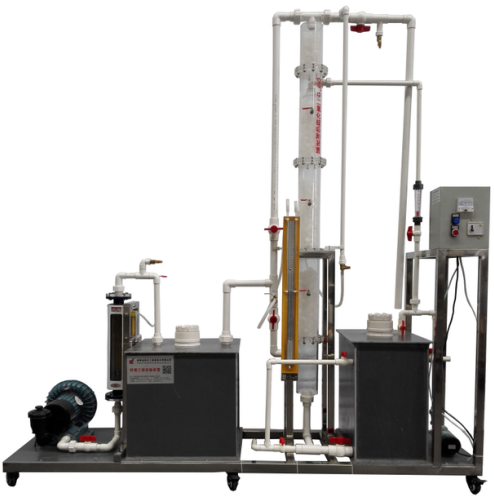

ZNHJ-HKL10型空气中二氧化硫吸附装置

一、ZNHJ-HKL10型空气中二氧化硫吸附装置技术参数：
1. 环境温度：5℃～40℃、电源 220V，功率：≥1.1KW
2. 吸附塔设计实验气量：2.5～25m3/h。
3. 流量测量与调节：转子流量计，液体吸收流量：16～160L/h，气体流量：2.5～25m3/h，SO2气体流量：6-60ml/h。
4. 填料塔：尺寸Φ100×2000mm，优质有机玻璃。
5. 高压离心风机：功率1.1KW，转速2900r/min。
6. 水泵：额定流量10L/min，功率90W，扬程8m。
7. 水箱：400×400×300mm，优质PVC材质。
8. 各项电路指示、操作均在控制屏面板进行。
9. 空气中二氧化硫吸附装置控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
10. 外形尺寸：1800×500×500mm，框架为可移动式设计，带脚轮及禁锢脚。

二、设备特点：
1. 设备布局合理、美观，结构清晰，整体感强。
2. 填料塔、液体缓冲箱、气体缓冲箱均为透明有机玻璃制造，可观察整个气体处理过程的实验现象，加深对设备整体结构的了解，掌握二氧化硫吸附处理流程的各项细节。
三、实验目的：
1. 通过测定填料吸收塔进出口气体中SO2的含量，近似计算出吸收塔的平均净化效率，
2. 了解吸收效果。通过测出填料塔进出口气体的全压，计算出填料塔的压降。
3. 通过对比清水吸收和碱液吸收SO2，认识物理吸收和化学吸收的差异。
四、主要配置：
有机玻璃三段填料塔、液体缓冲箱、气体缓冲箱、进出口风管、涡轮气泵、喷淋系统、加液泵、气体流量计、液体流量计、SO2气体钢瓶及减压器（用户自备）、SO2气体流量计、电控箱、管道阀门、不锈钢支架。
