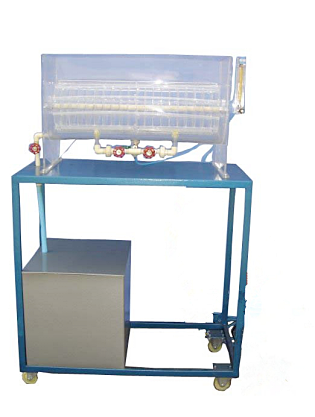

ZNHJ-FGA03型V型滤池实验装置

一、技术参数：
1. 环境温度：5℃～40℃，配电220V，500W。
2. 池体为有机玻璃单格V形滤池：尺寸560×440×480mm，优质有机玻璃材质。
3. 气冲洗强度：15～20L/ s·m2；冲洗时间3min；水冲洗强度：8～10L/ s·m2；冲洗时间4~5min。
4. 流量测量与调节： 转子流量计，气体流量：LZB-15（0.4～4m3/h），液体流量：LZS-15（60～600L/h）。
5. 水泵：额定流量1m3/h，功率370W，扬程15m。
6. 压力表：量程0～0.6MPa。
7. 水箱：尺寸600×490×490mm，优质PVC材质。
8. 框架为304不锈钢材质，结构紧凑，外形美观，操作方便。
9.  外形尺寸：800×900×1600mm，框架为可移动式设计，带脚轮及禁锢脚。

二、设备特点：
1. 设备布局合理、美观，结构清晰，整体感强。
2. V型滤池为透明有机玻璃制造，可观察污水在各通道内的运行情况。
三、实验目的：
1. 了解V型滤池的构造和原理。
2. 通过观察过滤过程、反冲洗过程、掌握V型滤池的工作原理及操作方法。
四、主要配置：
气体流量计、液体流量计、水自动反冲洗装置、三角配水槽、反冲洗出水槽、 PVC清水箱、不锈钢进水泵、压力表、过滤滤帽、滤料（石英砂）、不锈钢台架、电器控制箱。
