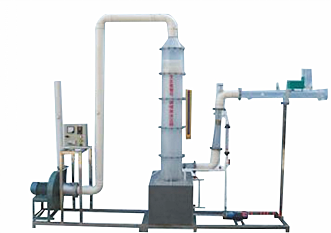

ZNHJ-QEN12型文丘里除尘器性能测定实验装置

一、功能：
1、加深对文丘里除尘器结构形式和除尘机理的认识。
2、掌握文丘里除尘器主要性能指针的测定方法。
3、了解湿法除尘与干法除尘的不同实验方法。

二、主要配置：
水箱、文丘里洗涤器、水泵、风机、水槽、压差计、流量计、风量调节阀、加料装置、风管、电路控制系统、不锈钢台架及控制屏等。
三、技术参数：
1、水箱：容积约35L，优质防锈PVC材质。
2、文丘里洗涤器：含文丘里管、脱水器等，为有机玻璃材质。抽风机：1.5Kw，转速：2900r/min。
3、水泵：额定流量10/min，功率90w，扬程8m。
4、风机：采用低噪音中压风机，转速：2800 r/min，风量：450 m3/h，风压：120mmH2O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m3/h。
5、U型压力计：测量范围±0—500mm。
6、喉管流速15m/S；气液比10-15L/M3；喷嘴水压0.7Mpa；阻力200-300mmH2O；除尘效率95%-99%。
7、环境温度：5℃～40℃，电源 220V，功率2KW。
8、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
9、外形尺寸：1800×500×1800㎜。
