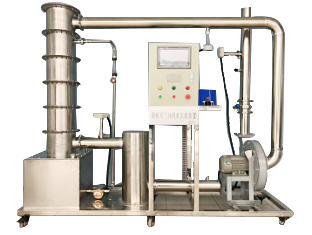

ZNHJ-QEN13型旋流板塔气体吸收实验装置

一、功能：
1、了解旋流板塔的结构、流程及基本操作。
2、测定气体净化系统的操作及吸收传质系数。
3、研究塔板负荷性能及影响因素。

二、主要配置：
水箱、水泵、风机、旋流板塔、流量计、调节阀、风管、废气源、进气流量计、配气罐、风速仪、压力计、不锈钢台架及控制屏等。
三、技术参数：
1、水箱：容积约35L，不锈钢或优质防锈PVC材质。
2、水泵：采用低噪声无锈蚀环保型增压水泵，*高扬程：10m，额定流量：12L/min，功率：90W。
3、风机：采用低噪音中压风机，转速：2800 r/min，风量：450 m3/h，风压：120mmH2O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m3/h。
4、旋流板塔：Φ150×1500㎜，塔板3块、板间距300㎜，塔体为透明有机玻璃。
5、液体流量计： 60-600L/h，气体流量计： 1.6-16mL/min
6、U型压力计：测量范围±0—500mm。
7、环境温度：5℃～40℃，对酸性气体的吸收效率90%以上。
8、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
9、外形尺寸：1800×550×1800㎜。
