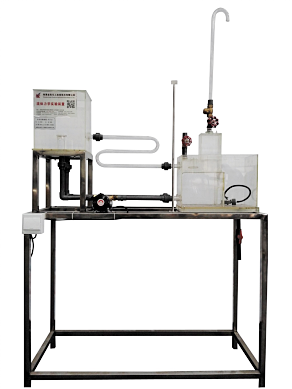

ZNHJ-DGA07型自循环水击实验装置

一、实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。
3、演示调压筒消减水击压强的工作原理。

二、主要配置：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。
三、技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电 源：220V/50Hz，可连续操作。
2、作用水头：250mm±10 mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：由医疗设备厂提供的精确小量程压力表。
5、扬水机出水管：400mm,水击扬水机*大扬程：370mm。
6、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
7、低噪声无锈蚀水泵，扬程：10m，*大流量：12L/min，转速：2800r/min，功率：90W。
8、其他：管路、阀门；整体框架：不锈钢材质。
9、外形尺寸：1200×470×1550mm。
