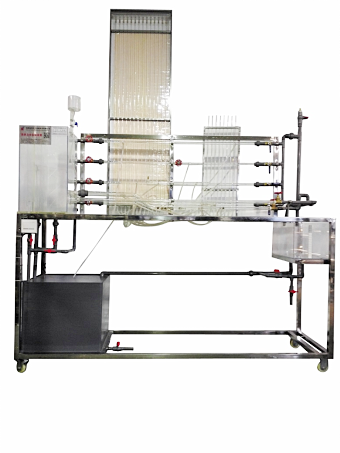

ZNHJ-DGA08型管路串并联实验装置

一、实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可用于测定管路阻抗，验证串、并联管路的流量分配规律。

二、主要配置：
水泵、测速管、实验管道、蓄水箱、计量槽、秒表、阀门、测压管、自循环装置、不锈钢框架。
三、技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz ，可连续操作。
2、采用低噪声无锈蚀环保型小水泵，流量：12L/min，扬程：10m，功率：90W。
3、实验管道：ф20 mm、ф35 mm、ф40 mm，各1根，长：1000 mm，有机玻璃制作。
4、蓄水箱：PVC经久耐用，而且防锈。
5、计量槽：透明有机玻璃制作，其上贴有计量刻度。
6、压差计：φ8X600mm，压差计内的指示液为水，无毒、操作安全。
7、实验所用的流体--水为全循环设计。
8、其他：管路、阀门、电路控制系统；整体框架：不锈钢材质。
9、外形尺寸：1400×550×1600mm。
