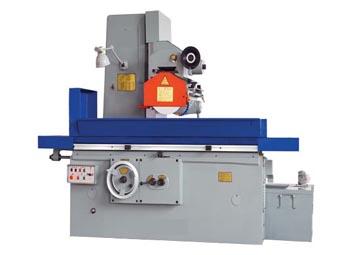

ZN-L7130型 平面磨床

产品分类:机械加工实训基地设备

产品型号:ZN-L7130

品牌:中工智能

产地:天津

价格:询价

产品简介:

ZN-L7130型 平面磨床 一、用途与特点: ZN--L7130型 平面磨床 采用砂轮周边进行磨削,工作台纵向运动,魔头横向进给采用液压驱动,垂直进给采用快速升降,工作台快速运动采用缓冲装置

服务咨询:

手机:13102140960    手机:13920029768

固话:022-86931320    022-27306683

传真:022-23307114

在线QQ:

点击这里给我发消息 点击这里给我发消息 点击这里给我发消息

详细介绍

ZN-L7130型 平面磨床

一、用途与特点:

      ZN--L7130型 平面磨床采用砂轮周边进行磨削,工作台纵向运动,魔头横向进给采用液压驱动,垂直进给采用快速升降,工作台快速运动采用缓冲装置,无撞击现像,结构先进。

二、技术参数
序号
项         目
规格参数
1
*大磨削尺寸(宽*长*高)
320*1000*400mm
2
工作台纵向行程(*大)
1100mm
3
工作台纵向移动速度
3--27m/min
4
工作台纵向撞击缓冲距离
30mm
5
工作台T型槽(槽数*宽度)
3*18
6
砂轮轴中心至工作台面距离(*大)
≥580mm
7
垂直进给手轮刻度盘值
手轮每格 0.01mm
8
垂直进给手轮刻度盘值手轮每转
1.00mm
9
加工表面对基面的平行度纵向
1000:0.015mm
10
加工表面对基面的平行度横向
300:0.01mm
11
净重*毛重
3600 kg*4500kg
12
电机总功率
8.99kw
13
液压泵电机功率
3kw
14
磨头电机功率
5.5kw
15
快速升降电机功率
0.37kw
16
砂轮轴转速
rpm1450
17
表面粗糙度
Ra0.63um
18
磨头*大移动量横向(手动及液压)
≥350mm
19
磨头*大移动量横向(加长)
450mm
20
加工表面对基面的平行度横向
300:0.01 mm
21
砂轮尺寸(外径*宽*内径)
φ350*40*φ127mm
22
外形尺寸(长*宽*高)
2295*1673*2267mm
